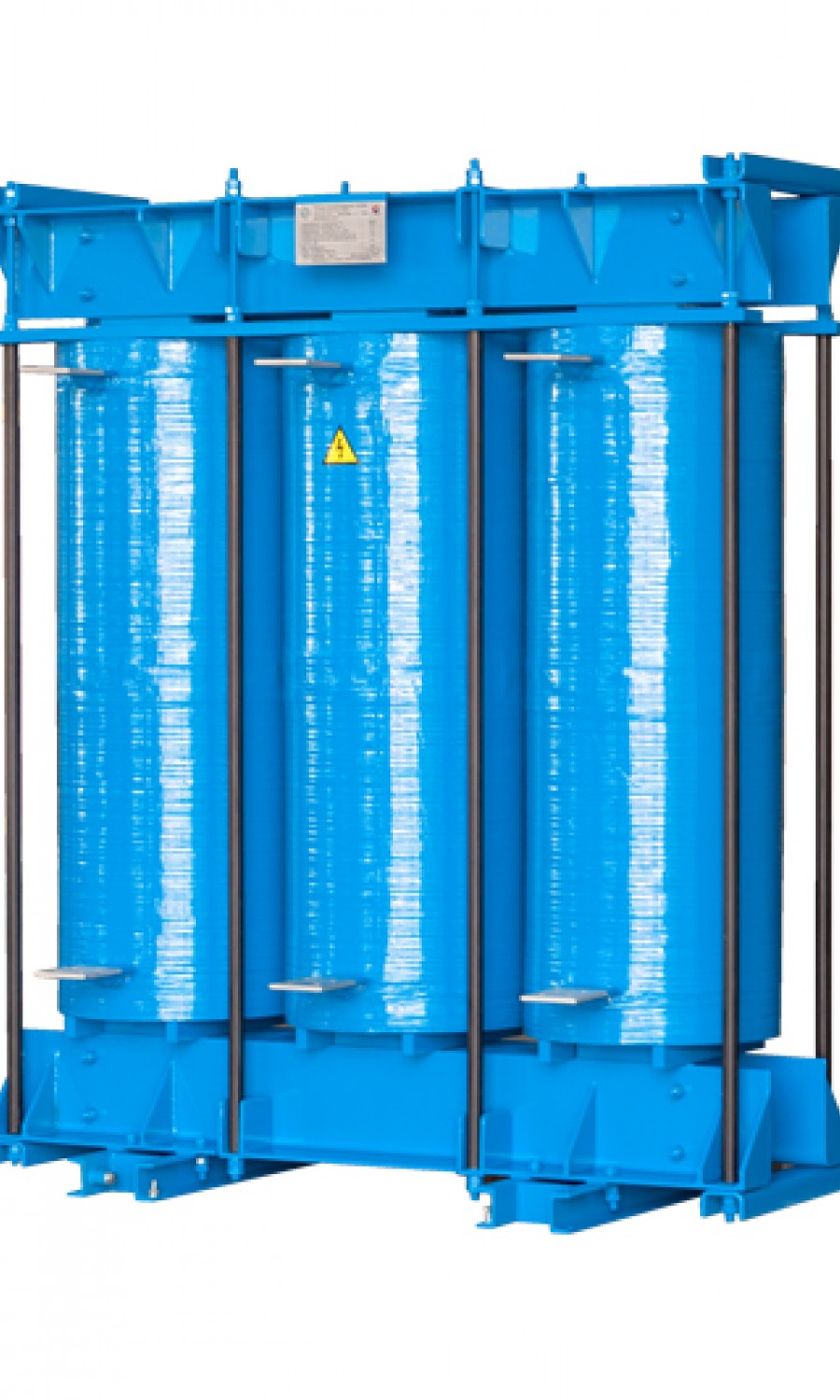

_0064a320f700f7af178850cbb8b17663.jpg "Реакторы среднего напряжения для ФКУ")
Реактор электрический трехфазный фильтровый с ферромагнитным сердечником сухого типа ФРТС (далее реактор) с естественным воздушным охлаждением (AN) в климатическом исполнении У категории размещения 3 по ГОСТ 15150-69 для внутренней установки, предназначен для работы в составе фильтра гармоник тока в сетях с напряжением 10 кВ.
Реакторы среднего напряжения для ФКУ
Заполните форму
Стандарт
В соответствии с: EN 60076-6,EN 61558-2-20,UL1446
Знаки одобрения:
Рабочее состояние
Номинальное напряжение:от 230 В до 1000 В
Номинальная частота:50 Гц/60 Гц
Диэлектрические испытания: 50 Гц, 3 кВ, 60 с
Метод охлаждения:естественный воздух
Температура окружающей среды: от -25 до +50 ℃
Высота над уровнем моря: ≤1000 м над уровнем моря (≤5000 м по желанию)
Максимальная влажность:95 %
Класс защиты: IP00 для установки в помещении
Допустимое содержание гармоник: U3=0,5%; U5=5%; U7=5%
Дизайн
Допуск индуктивности: 0/+5% (или +/-3% по запросу)
Фактор блокировки:5%–14%
Линейность:1,55–2,2 дюйма
Класс изоляции: H (смола, одобренная UL)
Метод проектирования: Однофазный или трехфазный, железный сердечник сухого типа,
множественный воздушный зазор
Материал обмотки:медь/алюминий
Тепловая защита: нормально замкнутый переключатель на 135℃ (дополнительно)
Клеммы: Медные клеммы или шины,
(гибкие кабели доступны по запросу)
