Сухие трансформаторы с открытыми обмотками серии ТС

Трансформаторы с воздушно-барьерной изоляцией серии ТС | ТСЗ трехфазные сухие класса напряжения 6|10|20 кВ с классом нагревостойкости изоляции H 180ºC

Индивидуальное производство серийных и нестандартных сухих трансформаторов с открытыми обмотками, класса изоляции NOMEX, для эксплуатации при низких температурах окружающей среды или для работы в условиях постоянных высоких нагрузок
Сухие силовые распределительные и преобразовательные трансформаторы с открытыми обмотками ТС | ТСЗ На напряжение 6-10-15,75-20 кВ. Мощностью 25-6300 кВ.
Сухие силовые распределительные и преобразовательные трансформаторы с открытыми обмотками ТСЗ. Класса напряжения 6-10-20 кВ. Мощностью 25-6300 кВа.

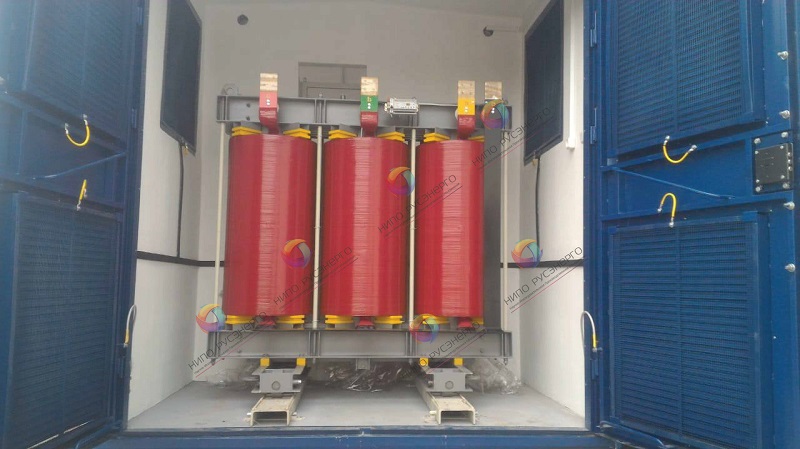

Сухие трансформаторы с воздушно-барьерной изоляцией серии ТС

 трехфазные сухие класса напряжения 6 10 | 20 кВ с классом нагревостойкости изоляции H (180ºC)

НИПО РусЭнерго предлагает к производству и поставке преобразовательные трансформатор типа ТС и ТСЗ. Применение трансформаторов обусловлена применением электроустановок с потребляемым постоянным  и переменным током в буровых установках; электроснабжения железных дорог; систем возбуждения; на производствах черной и цветной металлургии, в угольной промышленности, нефтегазовом секторе, химической промышленности и транспорте для железнодорожного и городского транспорта, в метрополитене, и в других областях промышленности и городской инфраструктуре.

Характеристики трансформаторов

Наименование характеристик Значение характеристик
Тип трансформатора ТС
Номинальное   напряжение, кВ 6 | 10 | 15,75 | 20
Номинальная мощность, кВа 100 - 8000
Класс нагревостойкости H (180ºC)
Климатическое исполнение Любое
Степень защиты, IP IP00 < IP54
Сейсмоустойчивость до 9 баллов
Гарантийный срок 3 года
Срок эксплуатации не менее 30 лет
Материал обмотка ВН  провод, алюминий/медь
Материал обмотка НН провод, алюминий/медь
Изоляция обмотки ВН с комбинированной полиимидно-стекловолокнистой изоляцией, усиленный стеклонитями
Озиляция обмотки НН с комбинированной полиимидно-стекловолокнистой изоляцией усиленный стеклонитями

Назначение трансформаторов

  • Трансформатор для систем возбуждения;
  • Трансформатор для систем возбуждения гидрогенераторов;
  • Трансформатор электроприводов буровых установок;
  • Трансформатор для подстанций городского транспорта;
  • Трансформатор для метрополитена;
  • Трансформаторы для питания электроснабжения железных дорог;
  • Трансформаторы для питания электроприводов постоянного тока;
  • Трансформаторы для питания приводов переменного тока.


Сухой трансформатор ТСЗ | Трансформаторы серии ТС имеют бумажно-лаковую изоляцию с воздушной прослойкой между витками обмоток, трансформаторы такого типа еще называют трансформаторами с воздушно-барьерной изоляцией.

Основное преимущество – высочайшая способность к выдерживанию перегрева: Обмотки трансформатора выполнены из алюминиевого провода марки АППТСД с комбинированной полиимидно-стекловолокнистой изоляцией класса нагревостойкости H с рабочей температурой 180 ˚С.При использовании в обмотках с классом изоляции «H» (нагревостойкость до 180°C) - технологическая хитрость позволяет получить трансформатор с высочайшей стойкостью к перегрузкам. Электрические изоляционные параметры специальной изоляционной бумаги очень близки к таковым у воздуха, и применение этого материала помогает избежать концентрации электрического поля и уменьшить частичных разрядов до минимума. Дополнительные преимущества такой технологии - компактные размеры и меньший вес. Эта конструкция позволяет изготавливать обмотки с несколькими выходными напряжениями или смещенными по фазам, например, для частотных многопульсных приводов.

Обмотки трансформатора не погружены в масляную среду, а охлаждение трансформатора происходит за счет образуемых воздушных потоков. Изоляция типа NOMEX непроницаема для воды, пыли, соли, а также практически не подвержена старению, что делает трансформатор высоконадежным и безопасным. Трансформаторы серий ТС и ТСЗ экологически и пожаробезопасные. После срока службы 45 лет при необходимости могут быть полностью утилизированы.

Обмотки трансформатора выполнены из алюминиевого провода марки АППТСД с комбинированной полиимидно-стекловолокнистой изоляцией класса нагревостойкости H с рабочей температурой 180 ˚С. Первый слой изоляции провода выполнен из полиимидной пленки, полностью защищающей алюминиевую жилу от непосредственного соприкосновения с окружающей средой. Далее – два слоя стеклянных нитей с пропиткой и подклейкой кремнийорганическим лаком. Обмотки проходят цикл полной вакуумной пропитки кремнийорганическим лаком КО-916 изапечки при температуре 180 ˚С. Таким образом достигается требуемая монолитность и механическая прочность обмоток, а так же защита от влияния окружающей среды. Малый габарит трансформатора в длину. Такая технология производства позволяет эксплуатировать трансформатор в различных агрессивных средах без риска возникновения неисправностей, в том числе при наличие в окружающей среде пыли, грязи, солей, химических реагентов, а также при высокой влажности или низких температурах, в том числе на пожароопасных объектах.

Расшифровка трансформатора ТСЗ

ТСЗ - (XXX)-X/X У1, X/X-X

  • Т - трансформатор
  • С - сухой
  • З - защищенный
  • XXX - Номинальная мощность в киловольтамперах
  • X/X – Высокого напряжение/Низкого напряжение, кВ
  • У — Вид климатического исполнения по ГОСТ 15150
  • 1 — Категория размещения
  • X/X — Схема соединения обмотки высшего напряжения/ Схема соединения обмотки низшего напряжения
  • X – Группа соединения обмоток.

ТСЗ-1000/10 У3 - сухой силовой трехфазный трансформатор с мощностью 1000 кВА номинальным напряжением 10 кВ, в защищенном исполнении, климатической категории и размещения «У3».
Примечание: класс изоляции указывается в спецификации трансформатора.

Характеристики трансформатора ТСЗ

Наименование характеристик Значение характеристик
Тип трансформатора ТСЗ
Номинальное  напряжение, кВ 6/10/15,75/20
Номинальная  мощность, кВа 100<8000
Класс нагревостойкости H (180ºC)
Климатическое исполнение Любое
Степень защиты, IP IP00 < IP54
Сейсмоустойчивость до 9 баллов
Гарантийный срок 3 года
Срок эксплуатации не менее 30 лет
Материал обмотка ВН  провод, алюминий/медь
Материал обмотка НН провод, алюминий/медь
Изоляция обмотки ВН с комбинированной полиимидно-стекловолокнистой изоляцией, усиленный стеклонитями
Изоляция обмотки НН с комбинированной полиимидно-стекловолокнистой изоляцией усиленный стеклонитями

      Сведения о классах  (нагревостойкости) различных типов изоляции
Класс изоляции B F H C
Превышение температуры над окружающей средой (К) 80К 100К 125К 150К
Максимально допустимая температура среды () 40
Допустимое отклонение наиболее нагретой точки  () 10 15 15 30
Максимальная температура 130 155
180
220
