Трансформатор ТСД-2080/10 У3

Получить ТКП

Трансформатор преобразовательный ТСЗПД/ТСП 6300 - сухой трансформатор с воздушно-барьерной изоляцией в комплексе имеющие шестипульсный диодный мостовой выпрямитель, промежуточный ёмкостной контур постоянного тока и однофазный инвертор на IGBT- транзисторах

Получить ТКП Трансформатор ТСД-2080/10 У3

  1. Неверный ввод
  2. Неверный ввод
  3. Неверный ввод
  4. Неверный ввод
  5. Неверный ввод
  6. Неверный ввод

  7.   ОбновитьОбязательно
  • Описание
  • Характеристики
  • Схема
  • Компоновка
  • Потери
  • Уровень BIL
  • Опросный лист

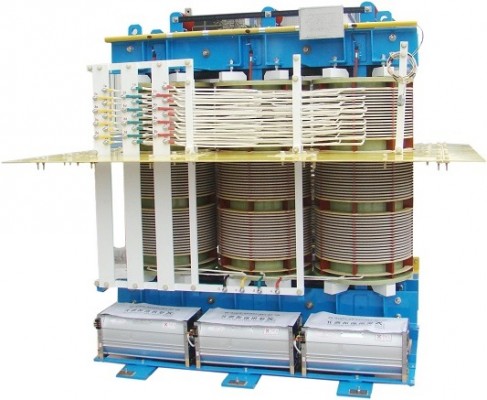

Трансформатор ТСД-2080/10 У1(УЗ) общее описание

Сухой преобразовательный трансформатор с воздушно-барьерной изоляцией (открытые обмотки) в защитном кожухе на напряжение 6-10-20 кВ изготавливается по техническим требованиям Заказчика.

НИПО РусЭнерго предлагает к производству и поставке преобразовательные трансформаторы типа ТС | ТСД | ТСЗП | ТСЗПУ |  ТРСЗПУ | ТРСЗП | ТСЗВ трехфазные сухие класса напряжения 6 |10 | 20 кВ. Трансформаторы с фазосдвигающими обмотками для многопульсных выпрямителей.

Трансформатор должен быть работоспособен в течение 20 лет прииспользовании его с номинальной нагрузкой при температуре окружающей среды (охлаждающего воздуха) не более 45°С и высоте над уровнем моря не более 3300 футов (1000м).

Технические параметры и комплектность – предоставляются в запросе тех. спецификаций: многообмоточные трансформаторы для применения в составе многоимпульсных (15/-, 18/-, 24/-, 27-пульсных) выпрямителей, алюминиевые обмотки с изоляцией класса «Н», регулировка ПБВ±2х2,5%, схема и группа соединений Y/Dрасш., система принудительного охлаждения типа СД(AF) с питанием непосредственно от дополнительных обмоток трансформатора.

Трансформатор предназначен для работы с принудительным воздушным охлаждением и использования в закрытом помещении

Трансформатор в сборе должен иметь приспособления для перемещения спомощью подъёмного крана. Должно иметься 4 рым-болта с отверстием не менее 1,5 дюйма для использования крана. Рым болты должны выдерживать нагрузку не менее 2000 фунтов. При расстоянии между рым-болтами менее 36 дюймов подъём на одном крюке производится без распорок.

  • Конструкция и габаритные размеры ТСД | ТСЗД многопульсные трансформаторы с фазосдвигающими обмотками для многопульсных выпрямителей.

  • Трансформатор в сборе должен иметь приспособления для перемещения спомощью подъёмного крана. Должно иметься 4 рым-болта с отверстием не менее 1,5 дюйма для использования крана. Рым болты должны выдерживать нагрузку не менее 2000 фунтов. При расстоянии между рым-болтами менее 36 дюймов подъём на одном крюке производится без распорок.
  • Установка, присоединение и т.д. Все трансформаторы имеют присоединительные размеры. Справа и слева имеются стальные пластины 0,5 х 4 дюйма, приваренные поперёк уголков в основании трансформатора. С обеих сторон имеются планки для установки воболочку. Сварочные швы должны выдерживать весоболочки.
  • Также вверху трансформатора на обоих концах имеется четыре шпильки.Они используются для крепления к стенкеоболочки.
  • Выводы нейтралей первичных обмоток должны быть расположены спереди в верхней части трансформатора (слева спереди) таким образом, чтобы их можно было объединить одинаковыми перемычками, при корректировке входного напряжения.
  • Выводы первичных обмоток H1/H2/H3 должны быть расположены спереди в верхней части трансформатора (слева спереди) должны обеспечивать защиту от перекручивания проводников обмоток. Между токоведущими частями должны соблюдаться расстояния.
  •  Каждая фаза должна иметь 24 вторичные обмотки, расположенных по всей длине первичных.

tt 533

Соответствие стандартам:

Designation of a multi pulse transformer  (1)

winding shift

The layout of the TSD

Полные потери трансформатора (в железе и электрические) для трансформаторов с КПД 98% не должны превышать 2 %, при работе с температурой охлаждающего воздуха невыше+45°С, номинальном напряжении, и номинальными токами в первичной и вторичной обмотках, при наличии высших гармоник. КПД считается при номинальном напряжении и 100% мощности (IEC 60726-1982 [пункт 7.1] или IEC 60076-11 [пункт 8.1]).

 LEVEL BILE

Опросный лист ТСЗП 6300 кВа

Для оформления заказа необходимо направить техническое задание на трансформатор:

Заполненный опросный лист направлять в департамент продаж по адресу: Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

В целях получения Вами ТКП и оптимизации стоимости просим:

1. направить в наш адрес опросный лист;
2. Прикрепить проектную документацию. (обязательно)
3. Прикрепить карточку предприятия. (обязательно)

БЕЗ ПРЕДОСТАВЛЕНИЯ ПОЛНЫХ ТЕХНИЧЕСКИХ ПАРМЕТРОВ, РАСЧЕТ ПРОИЗВОДИТЬСЯ НЕ БУДЕТ!
