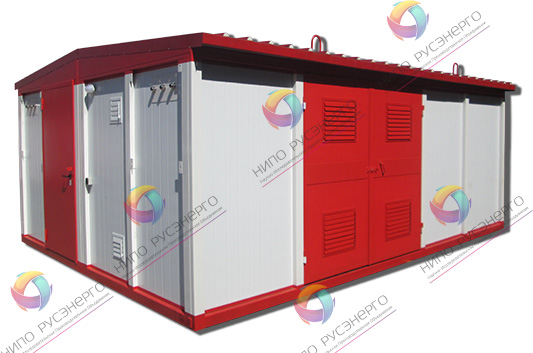

КТПНн - Трансформаторные подстанции из сэндвич панелей

КТП - Трансформаторные комплектные подстанции высокого качества производства в оболочке из сэндвич панелей, с одним силовым трансформатором мощностью, от 250 до 2500 кВА.

Дополнительные материалы:

Отправить заявку

Получить ТКП

Типовая номенклатура:

КТПНн - Комплектная Трансформаторная Подстанция Наружной установки

КТПНн - вид комплектных подстанций полной заводской готовности, производства из заводских сэндвич панелей и металического каркаса, комплектуются согласно требованиям проекта, одним или двумя силовыми трансформаторами мощностью начиная с 250 до 2500 кВА.

КТПНн — это готовая подстанция для установки на улице, предназначена для приема электрической энергии трехфазного переменного тока частотой 50 Гц с высоким напряжением (как правило, 6 или 10 кВ), преобразования (трансформации) его в низкое напряжение (0.4 / 0.23 кВ) и распределения между конечными потребителями.

Комплектные трансформаторные подстанции наружной установки типа «СЭНДВИЧ» (далее 2КТПН) предназначены для: приема и распределения электрической энергии трехфазного тока частотой 50 Гц напряжением 6 или 10 кВ преобразования и распределения электроэнергии по трехфазной четырехпроводной или пятипроводной сети с заземленной нейтралью при напряжении 0,4/0,23 кВ в городских и сельских электрических сетях, на небольших промышленных объектах, строительных площадках. Возможно изготовление подстанций для исполнения ХЛ (диапазон от +40С до-60С), но при этом возможно увеличение габаритных размеров.

Сердце сети на улице. Мощность в любую погоду. Готовая энергия для вашего объекта.

Структура условного обозначения КТПНн

(2) КТПНн-Х/Х/-ХХХХ/ХХ/0,4-03 У1 _Расшифровка

(2) - Количество устанавливаемых трансформаторов (при одном
трансформаторе число не указывается)
(КТ) - Комплектная трансформаторная подстанция
(Н) - Наружной установки
(Н) - в металлическом обшитом корпусе из заводских сэндвич панелей
(Х/Х)- Высоковольтный ввод (в- воздушный, к- кабельный)
Низковольтный вывод ( в - воздушный, к - кабельный)
(ХХХХ) - Число, определяющее мощность трансформатора в кВА (250 ... 1600)
(ХХ) - Номинальное напряжение стороны высшего напряжения 6 или 1 О кВ
(0,4)- Номинальное напряжение стороны низшего напряжения 0,4 кВ
(03)- Число, определяющее год разработки (2003 г.)
(У1 )- Климатическое исполнение и категория размещения по ГОСТ 15150-69

Типовые технические параметры производимых КТПНн

Наименование параметра	Значение
Мощность силового трансформатора*, кВА	250; 400; 630; 1000; 1250; 1600; 2500
Номинальное напряжение на стороне ВН, кВ	6; 6,3; 6,6; 10; 10,5; 20
Рабочее напряжение на стороне ВН, кВ	7,2; 12; 24
Номинальное напряжение на стороне НН, кВ	0,4
Номинальный ток сборных шин ВН, А	630; 1000; 1250; 1600; 2000
Номинальный ток сборных шин НН, А	400; 630; 800; 1000; 1250; 1600; 2000; 2500; 3200; 4000; 5000
Ток термической стойкости сборных шин на стороне ВН, кА/1с	20; 25; 31,5
Ток электродинамической стойкости сборных шин на стороне ВН, кА	51; 64; 81
Ток термической стойкости сборных шин на стороне НН, кА/1с	20; 50; 100
Ток электродинамической стойкости сборных шин на стороне НН, кА	44; 110; 220
Номинальное напряжение цепей гарантированного оперативного питания блоков РЗиА и управления силовых выключателей, В	переменное/постоянное 220
Номинальное напр. цепей электромагнитных блокировок ячеек КСО, В	постоянное 220
Номинальное напряжение цепей сигнализации и обогрева, В	переменное 220
Номинальное напряжение цепей освещения, В	переменное 24
Уровень изоляции по ГОСТ 1516.1: с маслонаполненным герметичным трансформатором с трансформатором с сухой изоляцией обмоток	нормальная облегченная
Климатическое исполнение по ГОСТ 15150	У1; УХЛ1
Степень защиты по ГОСТ 14254	IP23
Масса БКТП, кг:
оболочка с оборудованием, без трансформатора	не более 12000
кабельное сооружение	не более 7500
маслосборник	не более 250
Срок службы, лет	не менее 25
Габаритные размеры бетонной оболочки, мм:
длина	от 3660 до 5240 (две ступени с шагом 500 мм)
ширина	2560
высота	2850 (с крышей, высшая точка)
Габаритные размеры кабельного сооружения, мм:
длина	от 3350 до 4930
ширина	2330
высота	1100/1700

Условия эксплуатации

Номинальное значение климатических факторов- по ГОСТ 15150-69.
Высота над уровнем моря - не более 2000 м.
Степень загрязненности атмосферы 1 .... 111.
Группа условий эксплуатации в части воздействия механических факторов внешней среды- МЗ по гост 17516.1-90.
Шкафы распределительных устройств низкого напряжения (РУНН) Используются в электрических сетях с системой заземления по ГОСТ 30331.2-95
(МЭК 364-3-93) - TN-S-C и TN-C (нулевой рабочий и нулевой защитный проводники объединены).

Надежность под открытым небом. Ваша энергия под надежной защитой. Энергия, что не боится непогоды.

Классификация

По ГОСТ 14695-80 2КТПНн классифицируются:
• по типу силового трансформатора -с масляным трансформатором;
• по мощности установленного трансформатора -250 ... 1600 кВА;
• по способу выполнения нейтрали трансформатора на стороне низшего напряжения (стороне НН)-с глухозаземленной нейтралью;
• по числу применяемых силовых трансформаторов-с двумя трансформаторами;
• по наличию изоляции шин в РУНН-с неизолированными шинами;
• по выполнению высоковольтного ввода -кабельные, воздушные;
• по выполнению выводов в РУНН-кабельные, воздушные;
• по климатическому исполнению и категории размещения по ГОСТ 15150 - климатическое исполнение У, категория размещения 1;
• по способу установки автоматических выключателей - стационарные выключатели;
• по назначению шкафов РУНН-вводные, линейные, секционные;

Конструкция

2КТПНм состоит из блок - модулей полной заводской готовности, поставляемых отдельно.
В подстанцию 2КТПНм входит блок устройства высокого напряжения (УВН) 6( 10) кВ, блок силовых трансформаторов Т1 и Т2, блок распределительного устройство низкого напряжения (РУНН-0,4 кВ), установленные в общем корпусе.

2КТПНн выполняется с кабельными или воздушными вводами и выводами в различных исполнениях:

Оболочка блок - модулей представляет собой каркасную сварную конструкцию обшитые заводскими сэндвич панелями, кровля, пол утепленные мин.ватой типа "Урса".

Распределительное устройство со стороны ВН реализовано на камерах серии:

КСО серии - 393

КСО серии - 298

для 2КТПНн до 1000 кВА с выключателями нагрузки ВНА 10/630;

- для 2КТПНн - 1600 кВА с выключателями нагрузки ВНА 10/630 на вводных панелях и отходящих линиях

- на линиях защиты трансформаторов используются камеры КСО 298 с вакуумными выключателями BB/TEL - 10/630 (Таврида Электрик)

Распределительное устройство со стороны НН может быть реализовано как с АВР, выполненном на автоматических выключателях, так и с секционированием без АВР, в следующих вариантах:

- на панелях серии ЩО 70 с рубильниками и предохранителями;
- на панелях серии ЩО 70 с автоматическими выключателями в линейных панелях на отходящих линиях;
- на распределительных устройствах серии КРУ (Таврида Электрик, System Electric и другие).

В блоке РУНН установлен ящик собственных нужд ЯСН, предназначенный для:

- внутреннего освещения всех блоков;
- внешнего освещения подстанции;
- питания схемы управления обогревом.
По желанию заказчика блоки РУНН и УВН комплектуются электроконвекторами мощностью 1 кВт, которые предназначены для поддержания температуры в зимнее время +5°С в автоматическом режиме.
Для воздушных выводов 6-10 кВ поставляются сборные металлические короба с проходными изоляторами
По желанию заказчика может дополнительно комплектоваться: Профнастилом, отливами для отвода осадков.
Двери, ворота, решетки имеют порошковую окраску (стандартный цвет Серый).
Внутренние ячейки имеют порошковую окраску. В комплект поставки также входят: комплект кабель держателей, комплект диэлектрических ковриков, заграждающие барьеры в отсек трансформаторов, штанги при наличии рубильников без тяг.
Готовая энергия для вашего объекта. Решение под ключ и под открытым небом. Все необходимое в одном корпусе

2КТПНн имеет ключевые особенности и преимущества.

Заводская готовность: Минимальные сроки монтажа на объекте, так как большая часть работ выполнена на заводе;

Модульность: Конструкцию можно адаптировать под нужды заказчика, добавляя или убирая блоки;

Компактность: Занимает меньше места по сравнению с традиционными подстанциями;

Высокая надежность: Основное преимущество — два трансформатора, работающие обычно раздельно (на разные секции шин низкого напряжения). Это обеспечивает резервирование;

Всепогодное исполнение: Корпус защищает оборудование от дождя, снега, ветра и пыли электрооборудование находится в защищенной оболочке (бетон, БМЗ), что обеспечивает безопасность и защиту от воздействия окружающей среды (дождь, снег, ветер);

Сроки монтажа: 8 часов для полного монтажа металлоконструкций и коммутаций электрооборудования;

Безопасность: Электрические и механические блокировки обеспечивают безопасную работу обслуживающего персонала;

Стоимость: Часто дешевле за счет серийного производства и сокращения сроков строительно-монтажных работ

2 КТПНн-Х/Х/-ХХХХ/ХХ/0,4-03 У1

Комплект поставки

В комплект поставки 2КТПНн входят:
• Блок распределительного устройства высокого напряжения, шт.
• Блок распределительного устройства низкого напряжения, шт.
• Блок силовых трансформаторов, шт.
• ключи от двери распределительных устройств и отсека с трансформатором, шт.
• паспорт 2КТПНн, шт.
• руководство по эксплуатации 2КТПНн , шт.

Привез, установил, подключил. Энергия в чистом виде. Готова к работе.

Для оформления заказа на подстанцию заполните опросный лист: СКАЧАТЬ опросный лист подстанции (290 Кб)
