Подстанции 2КТПН

Блочная комплектная трансформаторная подстанция в металлической оболочке типа 2КТПН 6(10)/0,4КВ

При строительстве объектов в сельской и загородной местности, применение 2КПТН в оболочке из металла является экономичным решением, в части снижения себестоимости строительных работ.
КТПН в металлической оболочке выпускаются с воздушными и кабельными вводами, что дает возможность использовать их присоединяя к воздушным сетям линий электропередач.
Оболочка КТПН из металла состоит из сварной конструкции - основания, из профильного стального металлопроката, стенок, дверей с ребрами жесткости из листового металла , а также металлической крыши. Крыша выполнена в съемном исполнении для удобства обслуживания и ремонта силового оборудования КТПН, Жесткость цельной укомплектованной оборудованием КТПН обеспечивает безопасную погрузку, транспортировку и монтаж на объекте. Вентиляция КТПН естественная обеспечивается за счет установленных жалюзийных решеток в дверях и стенках подстанции.

1. Производство осуществляется с учетом региональных правил установки электроустановок заказчика, что позволяет упростить схему сдачи БКТП в эксплуатацию;
2. Комплектация надежным оборудованием;
4. Привлекательные цены;
5. Высокая готовность КТПН к монтажу на объекте.

Комnnектные трансформаторные подстанции типа КТПН (киоск)
мощностью от 25 КВА до 1000 КВА
Назначение и область применения.
Комплектные трансформаторные подстанции наружной установки киоскового
т и п а ( д а л е е К Т П Н) о д н о т р а н с ф о р м а т о р н ы е т у п и к о в ы е ( К Т П Н) ,
однотрансформаторные проходные (КТППН), двухтрансформаторные проходные (2КТППН) предназначены для:
• приема и распределения электрической энергии трехфазного тока частотой 50 Гц напряжением 6 или 1 О кВ
• преобразования и распределения электроэнергии по трехфазной четырехпроводной или пятипроводной сети с заземленной нейтралью при напряжении 0,4/0,23 кВ в городских и сельских электрических сетях, на небольших промышленных объектах, строительных площадках.

Структура условного обозначения. Расшифровка
Х КТПНх-Х/Х-ХХХХ/ХХ/О,4-ОЗУ1, исп. 1


(Х) - Количество устанавливаемых трансформаторов (при одном
трансформаторе число не указывается)
(КТПН) - Комплектная трансформаторная подстанция наружной установки
(х)-п- проходная, т - тупиковая
(Х/Х) - Высоковольтный ввод (в - воздушный, к - кабельный) Низковольтный вывод (в - воздушный, к - кабельный)
(ХХХХ) - Число, определяющее мощность трансформатора в кВА (25 ... 1000)
(ХХ) - Номинальное напряжение стороны высшего напряжения 6 или 10 кВ
(0,4) - Номинальное напряжение стороны низшего напряжения 0,4 кВ
(03) - Число, определяющее год разработки (2003 г.)
Климатическое исполнение и категория размещения по ГОСТ 15150-69
Исполнение КТПН с воздушным вводом без камеры ввода ВН, для остальных исполнений символ не указывается.

Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

Условия эксплуатации.
Номинальное значение климатических факторов - по ГОСТ 15150-69.
Высота над уровнем моря - не более 2000 м.
Степень загрязненности атмосферы 1-111.
Группа условий эксплуатации в части воздействия механических факторов внешней среды- МЗ по ГОСТ 17516.1-90.
Шкафы распределительных устройств низкого напряжения (РУНН)
используются в электрических сетях с системой заземления по ГОСТ 30331.2-95 (МЭК 364-3-93) - TN-S-C и TN-C (нулевой рабочий и нулевой защитный проводники объединены).

ktnm 630 6 0,4 uxl1 otsek transformatora (4)

Классификация.
По ГОСТ 14695-80 КТПН классифицируются:
• по типу сил ового трансформатора - с масляным трансформатором;
• по мощн ости установленного трансформатора - 25 ... 1 ООО кВА;
• по способу выполнения нейтрали трансформатора на стор оне низшего напряжения (стороне НН) - с гл ухозаземленной нейтралью;
• по числу применяемы х силовых трансформаторов- с одним и двумя трансформаторами;
• по наличию изоляции шин в РУНН - с неизолированными шинами;
• по выполнению высоковольт ного ввода - кабельные, воздушные ;
• по выполнению выводов в РУНН - кабельные, воздушные;
• по климатическому исполнению и категории размещения по ГОСТ 15150 - климатическое исполнен ие У, категория размещения 1;
• по способу установки автоматических выключателей - стационарные выключатели;
• по назначению шкафов РУНН - ввод ные, линейные, секционные;
• исполнение в зависимости от устро йства высокого напряже ния - туп иковог о типа, проходного типа.

bktp 400 10 krasota ktp, 2ktp, bkrp nipo rusenergo (5)

Комплект поставки.
В комплект поставки КТПН входят:
• распределительное устройство низкого напряжения в сборе с устройством высокого напряжения и трансформатором, установленные в корпусе КТПН( киоске), шт 1
В случае поставки КТПН с воздушным вводом устройство высокого напряжения комплектуется:
• разъединителем РДЗ-10111/400-У 1
• проходными изоляторами 1 О кВ, шт.
• башней или башнями вводов 13(6)
• патроны высоковольтных предохранителей: 3(6)
• ключи от двери распределительных устройств и отсека с трансформатором, шт 3
• разрядники высоковольтные РВО-10 (для КТПН с воздушным вводом) - Зшт.

количество вводов;
• паспорт КТПН 00.000 ПС, шт. 1
• руководство по эксплуатации КТПН 00.ОООРЭ, шт. 1

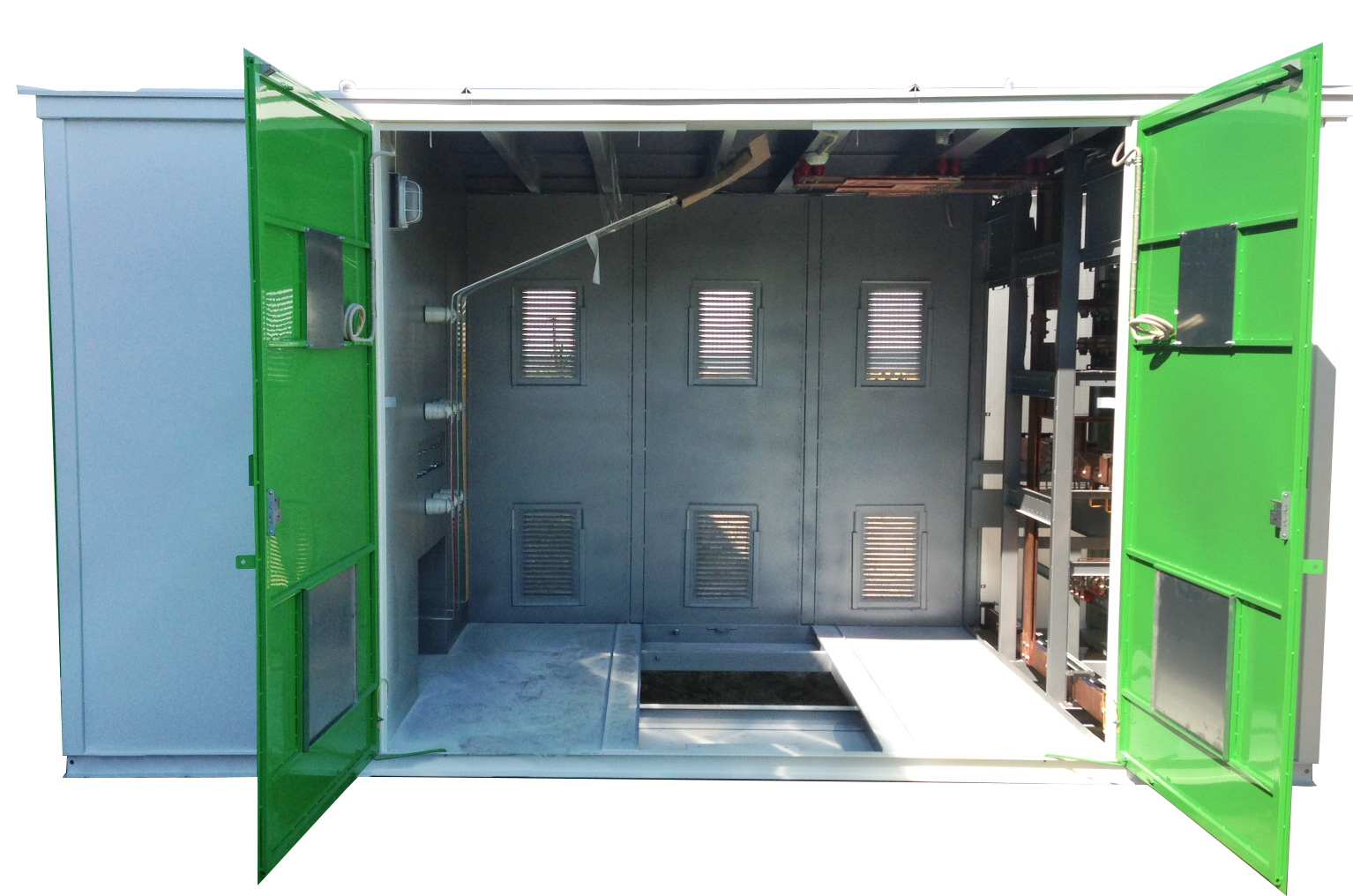

ktpm otsek transformatora 1000 10 0,4 nipo  (4)
