Демпфирующие реакторы

Демпфирующие реакторы для защиты и снижения резонанса конденсаторных батарей 6-750 кВ.

Демпфирующий реактор последовательного включения с конденсаторами для ограничения пусковых токов конденсаторных батарей, возникающих в процессе их включения или переключения, "демпфирование" (гашение) переходных процессов. Продление срока службы и защита конденсаторов, выключателей и другого сопутствующего оборудования. Гарантированная защита от разрушительных бросков тока включения.©

Отправить заявку

Получить ТКП

Реакторы демпфирующие

Демпфирующий реактор — это эллектрический аппарат, который гасит (демпфирует) колебания и ограничивает резкие броски тока в электрических цепях.
Демпфирующий реактор, катушка индуктивности — это пассивный электрический компонент, основное предназначение которого — подавление (демпфирование) бросков тока и перенапряжений, а также ограничение скорости нарастания тока (di/dt - насколько быстро изменяется сила тока с течением времени".) в электрических цепях.

Реактор демпфирующий, это "буфер" или "электрический амортизатор", который сглаживает резкие изменения тока — это ключевой элемент защиты и стабилизации в энергосистемах, который, используя явление электромагнитной индукции, защищает дорогостоящее оборудование от КЗ, бросков пускового тока и быстрого изменения режимов работы.

Демпфирующий реактор принцип работы

Основной принцип работы основан на законе самоиндукции. Когда через катушку реактора пытается пройти изменяющийся ток (особенно резко возрастающий, как при коротком замыкании или включении цепи), в ней возникает ЭДС самоиндукции, которая направлена против этого изменения тока.

Реактор "сопротивляется" любым резким изменениям тока, стараясь поддерживать его постоянным. Это "сопротивление" переменному току называется индуктивным сопротивлением (XL = 2πfL, где L — индуктивность реактора).

Принцип работы основан на фундаментальном свойстве катушки индуктивности: она противодействует любому изменению тока, протекающего через нее.

Закон электромагнитной индукции (Закон Ленца-Фарадея): При изменении тока в катушке, в ней возникает ЭДС самоиндукции (E = -L * di/dt), которая направлена так, чтобы противодействовать причине, ее вызвавшей.

L — индуктивность реактора [Гн]

di/dt — скорость изменения тока [А/с] (Ампер в секунду)

(di/dt — это не сам ток, а скорость его изменения. Это динамическая характеристика, которая становится источником серьезных инженерных проблем (перенапряжения, помехи) при работе с быстропереключающимися схемами и цепями, содержащими индуктивные элементы. Умение управлять di/dt — ключ к созданию надежных и эффективных электронных устройств.)

При резком увеличении тока (например, в момент включения или короткого замыкания): Реактор "задерживает" это нарастание, создавая противоЭДС, которая действует как временное дополнительное сопротивление.

При резком уменьшении тока (например, при отключении цепи): Запасенная в магнитном поле реактора энергия стремится поддержать ток, предотвращая тем самым возникновение опасных перенапряжений (например, на контактах выключателя).

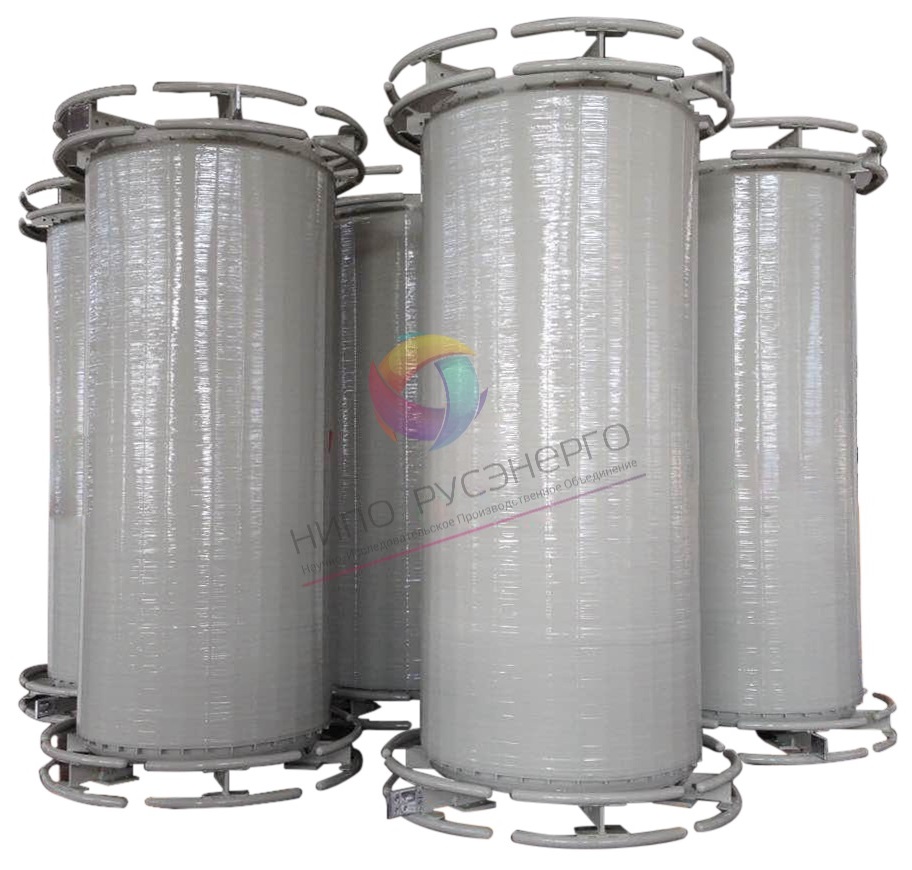

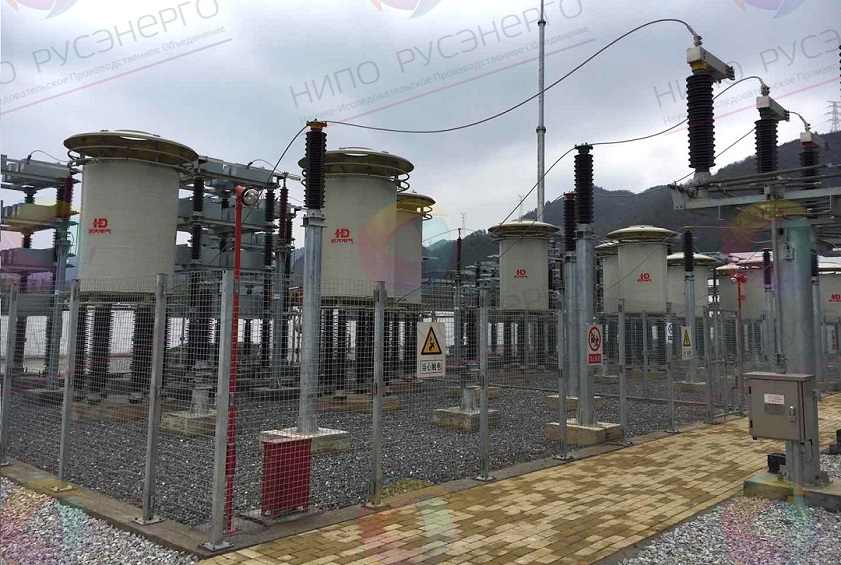

reaktor dempfiruyushchij 110kv dlya kondensatornykh batarej

Демпфирующий реактор назначение

Основные функции и для чего нужен реактор демпфирующий это:

Ограничение бросков тока при включении конденсаторных батарей в БСК-УКРМ: Одна из самых важных функций в энергосистемах и это его главная задача. При подключении конденсатора к сети возникает огромный зарядный ток. При подключении пустого конденсатора к сети он ведет себя как короткое замыкание. При КЗ пусковой ток пытается возрасти до огромных значений. Возникает мгновенный и очень мощный бросок тока (I_пуск), в десятки раз превышающий номинальный, это разрушительно для контакторов и самого конденсатора.

Сухой демпфирующий реактор, включенный последовательно, ограничивает этот ток в 5-10 раз, защищая контакторы и сами конденсаторы от повреждения.

Реактор, обладая значительным индуктивным сопротивлением, "не пускает" ток выше определенного уровня, защищая оборудование (выключатели, кабели, трансформаторы) от разрушительных механических и тепловых нагрузок.

Демпфирующий реактор, включенный последовательно в цепь, имеет низкое сопротивление для постоянного (или номинального) тока, но его индуктивное сопротивление (X_L = 2πfL) напрямую зависит от частоты. При КЗ возникают высокочастотные составляющие тока, для которых сопротивление реактора велико, что и ограничивает ударный ток КЗ.

"Демпфирование" (гашение) переходных процессов: Любое изменение состояния в сети (включение, отключение, КЗ) вызывает переходный процесс — колебания тока и напряжения. Реактор демпфирующий, благодаря своей индуктивности, активно поглощает энергию этих колебаний, быстро приводя систему в устойчивое состояние.

Деление мощностей в параллельных цепях: Если два источника (например, два трансформатора) работают на одну шину, их параметры могут немного отличаться, что приводит к неравномерному распределению нагрузки ("перетеканию" мощности между ними). Установка реакторов в каждую цепь позволяет выровнять это распределение за счет своего сопротивления.

Подавление коммутационных перенапряжений: При коммутации индуктивных нагрузок (например, двигателей, соленоидов) возникают опасные выбросы напряжения. Демпфирующий реактор в сочетании с демпфирующей RC-цепью (снаббером) поглощает эту энергию, защищая изоляцию оборудования.

Подавление коммутационных перенапряжений: При включении/выключении мощных нагрузок или длинных кабельных линий в сети могут возникать опасные всплески напряжения. Реактор сглаживает эти всплески.

При отключении тока (например, вакуумным выключателем) может произойти "срез тока", приводящий к возникновению высокочастотных колебаний в паразитных ёмкостях сети. Демпфирующий реактор, установленный рядом, своей индуктивностью ограничивает скорость нарастания этих перенапряжений (du/dt), а активным сопротивлением поглощает энергию высокочастотных колебаний, быстро их гася.

Настройка резонансной частоты и подавление гармоник: Вместе с конденсатором он образует последовательный LC-контур. Этот контур настраивается на частоту ниже самой низшей вредной гармоники (например, 189 Гц для подавления 5-й гармоники 250 Гц). Это предотвращает резонансные явления в сети, которые могут вывести оборудование из строя.

"Развязка" источников питания: В системах с несколькими параллельными преобразователями или источниками реакторы помогают выровнять распределение токов между ними и предотвратить возникновение паразитных циркулирующих токов.

Демпфирующий реактор применение

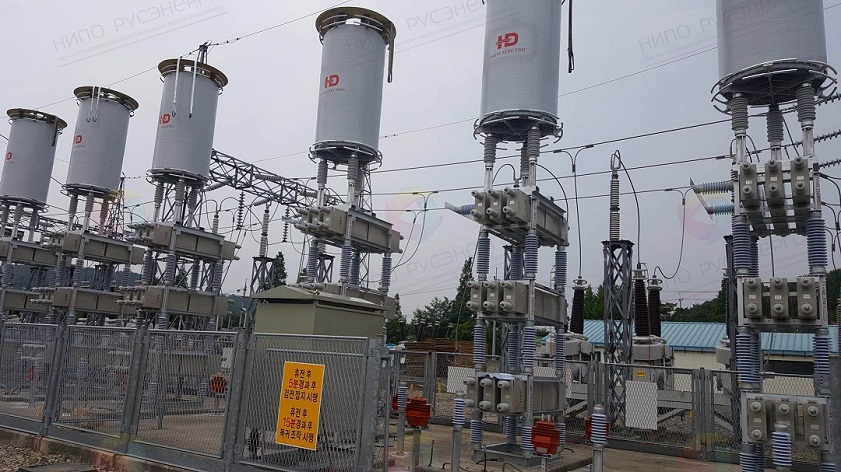

В цепях конденсаторных батарей БСК: При включении конденсатора возникает огромный бросок зарядного тока. Реактор, включенный последовательно с батареей, надежно ограничивает этот ток, защищая конденсаторы и выключатели. Процессы включения, переключения в работе конденсаторных батарей влекут за собой возникновение высоких переходных токов. Возникающие высокие токи, сокращают срок службы выключателя, приводят иногда к сварке контактов. Демпфирующий реактор ограничивает высокие токи в процессе работы конденсаторных батарей, тем самым обеспечивает стабильную работу энергосистемы, уменьшает износ оборудования увеличивают срок его службы.

Реактор включается последовательно с конденсаторной батареей.- Сеть ~ --[ Демпфирующий Реактор ]--[ Конденсатор ]--~

Применение демпфирующего реактора в цепях конденсаторных батарей (КБ) — это одно из самых важных и распространенных его применений. Здесь он работает в особенно жестких условиях и решает критически важные задачи.

Когда БСК конденсаторная батарея подключается к сети (путем замыкания выключателя), она в начальный момент времени представляет собой практически короткое замыкание. Это происходит потому, что незаряженный конденсатор стремится мгновенно "втянуть" в себя заряд.

В результате возникает колоссальный бросок тока включения:

Огромная амплитуда: Может в 10-20 раз превышать номинальный ток батареи и ток короткого замыкания в этой точке сети.

Высокая частота: Этот бросок тока представляет собой высокочастотный колебательный процесс (обычно в диапазоне от сотен Гц до нескольких кГц).

Чем это опасно:

Электродинамические силы: Огромный ток создает мощные механические силы в шинах и обмотках самого конденсатора, которые могут буквально разорвать или деформировать оборудование.
Термическое воздействие: Мгновенный нагрев токопроводящих частей.
Повреждение вакуумных или SF6 выключателей: Они могут не справиться с таким током, и их контакты будут подгорать или свариваться.
Деградация и повреждение конденсаторов: Постоянные ударные токи разрушают диэлектрик внутри конденсаторов, сокращая их срок службы. Повышение устойчивости и долговечности конденсаторных установок. Гася паразитные колебания и гармоники, демпфирующий реактор значительно снижает тепловую и электродинамическую нагрузку на конденсаторы, продлевая их срок службы.

**Установка демпфирующего (токоограничивающего) реактора последовательно с конденсаторной батареей БСК— это не опция, а необходимость по следующим причинам**
Гарантированная защита от разрушительных бросков тока включения.
Предотвращение опасных резонансных явлений на высших гармониках.
Продление срока службы конденсаторов, выключателей и другого сопутствующего оборудования.
Повышение общей надежности и стабильности работы системы компенсации реактивной мощности.

Без демпфирующего реактора работа конденсаторных установок была бы крайне ненадежной и приводила бы к частым авариям.

Дополнительные важные функции демпифующего реактора в цепях конденсаторных батарей (БСК)

Помимо основной задачи по ограничению тока включения, демпфирующий реактор выполняет и другие функции:

1. Подавление гармоник тока, работа реактора в фильтре

Это очень важная функция, особенно в современных сетях с большим количеством нелинейных нагрузок (частотные приводы, ИБП и т.д.).

Нелинейные нагрузки (например, частотные преобразователи) генерируют токи высших гармоник (5-я, 7-я и т.д.). Конденсаторная батарея, предназначенная для компенсации реактивной мощности, имеет низкое сопротивление для этих гармоник, что может привести к резонансу и катастрофическому росту токов и напряжений.
Последовательно с конденсатором устанавливают демпфирующий реактор. Реактор и конденсатор образуют последовательный колебательный контур (LC-цепь).
1. Индуктивность (L) реактора подбирается таким образом, чтобы резонансная частота этого LC-контура была ниже самой низшей из вредных гармоник (обычно ниже 250 Гц для 5-й гармоники).
2. Для частот выше резонансной, последовательный LC-контур имеет высокое полное сопротивление (Z). Таким образом, для токов гармоник путь через конденсаторную батарею становится "закрытым" — они не могут пройти.
3. Активное сопротивление (R) реактора играет здесь ключевую роль "демпфера". Даже если колебания какой-то гармоники попадут в опасную зону, активное сопротивление немедленно поглотит их энергию, не давая им усилиться. Оно "заглушает" возможный резонанс.
4. БСК - Конденсаторная батарея, предназначенная для компенсации реактивной мощности на основной частоте (50 Гц), может входить в резонанс с индуктивностью сети на одной из высших гармоник (например, 5-я, 7-я, 11-я). Это приводит к катастрофическому росту амплитуды гармонических искажений, перегреву и повреждению оборудования.
5. Демпфирующий реактор, включенный последовательно с конденсатором в БСК, образует полосовой фильтр или фильтр-подавитель гармоник. Правильно подобрав индуктивность реактора, можно настроить этот LC-контур так, чтобы он имел малое импедансное сопротивление (резонанс) на основной частоте (50 Гц) для компенсации реактивной мощности, но очень высокое сопротивление (анти-резонанс) на определенной гармонической частоте (например, на 250 Гц для 5-й гармоники). Таким образом, реактор "отсекает" путь для протекания токов высших гармоник через конденсатор, предотвращая резонанс.

При выборе демпфирующего реактор на практике часто используются реакторы с индуктивностью 6% или 7%. Это означает, что индуктивное сопротивление реактора на 50 Гц (XL) составляет 6% (или 7%) от емкостного сопротивления конденсатора (XC). Такая настройка эффективно подавляет 5-ю гармонику.

Вместо короткого и опасного импульса тока получается плавно нарастающий и ограниченный по амплитуде ток. Электромагнитная энергия колебания, которая могла бы циркулировать между конденсатором и сетью, поглощается активным сопротивлением и гасится.

2. Защита от перенапряжений

Реактор ограничивает не только бросок тока, но и связанные с ним всплески напряжения на выводах конденсатора, защищая его диэлектрик.

Демпфирующий реактор — это простое, надежное и чрезвычайно важное устройство для обеспечения стабильной и безопасной работы современных электроэнергетических систем и силовой электроники. Он является неотъемлемым элементом защиты оборудования от разрушительного воздействия переходных процессов, вызванных коммутациями и авариями.

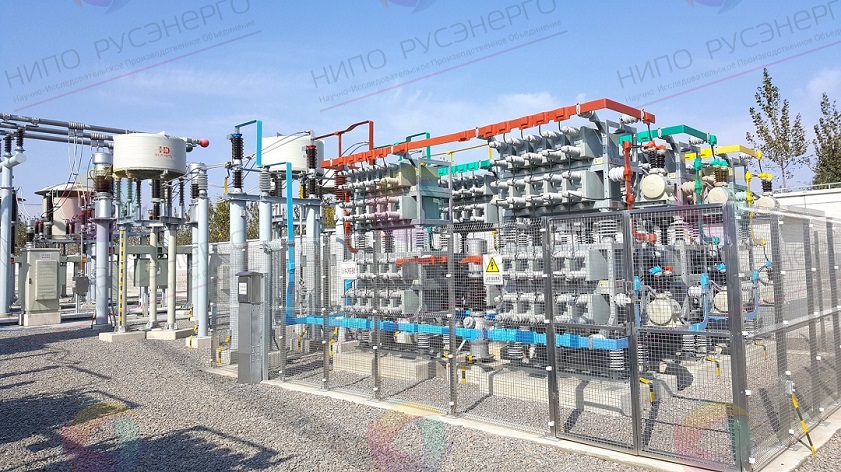

Демпфирующий реактор производство для Батареи Статических Конденсаторов (БСК)

Производство монолитных сухих демпфирующих реакторов с герметизацией обмоток многокомпонентным компаундом для электросетей 6-750 кВ.

Обеспечиваем полную герметизацию обмотки, морозостойкость, защиту от влаги, загрязнений и агрессивных сред, УФ-излучения, снижение добавочных потерь с течением времени. Демпфирующие реакторы это высокотехнологичные электрические реакторы сухого типа. Производство осуществляется с применением монолитной вакуумной пропитки, что безусловно способствует улучшение технических харатеристик и физических свойств реакторов. Многоступенчатый процесс технологии производства, позволяет применить в полном объеме научные и технические разработки в сфере реакторостроения.

Результатом работы служат надежность оборудования в долгосрочной препективе, высокие энергоэффективные свойства, запас прочности реактора, его безупречная эксплуатация. адекватные цены в сегменте реакторов, все это в комплексе предоставляет Заказчику идеальное решение закупки, с существенной экономией в рамках бюджета.

Отличительной особенностью нашего оборудования, является высокая культура производства, многолетний опыт, специализированное программное обеспечение, которое безошибочно определяет идеальные конструктивные размеры будущего реактора, и рассчитывает их по техническим требованиям заказчика, точный компьютерный расчет конструкции реактора, по заданным техническим характеристикам, при его производстве, обеспечивает последующее особенное физическое свойство равномерного нагрева обмоток, что дополнительно исключает возможность резкого повышения температуры отдельных частей обмоток до сверх номинальных показателей.

Данные технологии являются базовыми, такими же как: Монолитная изоляция: Обмотки реактора герметизируются многокомпонентным компаундом, эпоксидными смолами, которые после пропитки и запекания образуют механически прочный монолит: монолитная конструкция реактора обеспечивает полную защиту от влаги, ультрафиолета, загрязнений и механических повреждений. Это исключает риск расслоения изоляции и сохраняет стабильность параметров в течение всего срока службы с классом изоляции H (180°C).
