Производство по индивидуальным техническим требованиям заказчика монолитных фильтровых реакторов для уменьшения содержания высших гармоник в кривой тока. Подавление высших гармоник, улучшение работы |БСК| конденсаторных батарей, применение фильтровых реакторов с конденсаторными батареями для создания |ФКУ| последовательных узкополосных фильтров высших гармоник или совместно с конденсаторными батареями и резисторами для создания широкополосных фильтров.
Производство монолитных сухих фильтровых реакторов с монолитной изоляций залитой компаундом с добавлением смол RTV серии 100. Обеспечиваем полную герметизацию обмотки, защиту от влаги, загрязнений и агрессивных сред, УФ-излучения. Высшее качество исполнения, сниженные потери, добротность - Q-Фактор. Сухие однофазные и трехфазные реакторы серии - РФОС, ФРОС, РФСТ, РФОСА, LKGKL, CKGKL.

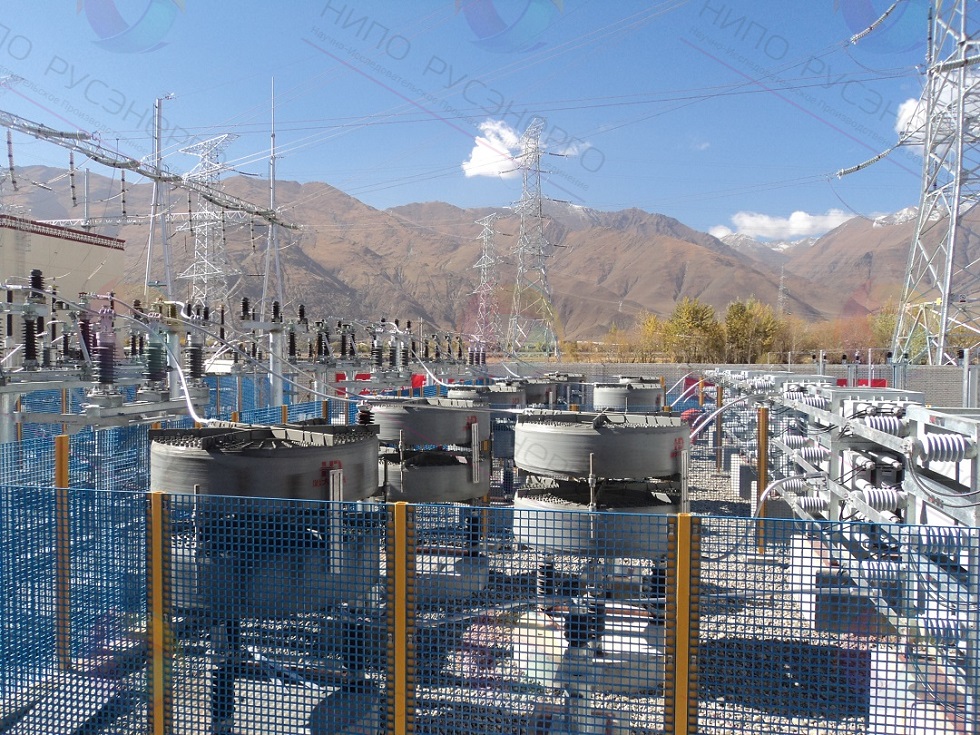

_170cc2f8ac86285c6b51d2b36cc3f557.jpg "Фильтровые реакторы 35 кВ")
Производство сухих однофазных и трехфазных фильтровых реакторов на напряжение 35 кВ., серии РФОС, ФРОС, РФСТ, РФТС, РФОСА, LKGKL, CKGKL, по индивидуальным требованиям заказчика. Реакторы для дуговых сталеплавильных печей и других мощных установок. Реакторы для фильтрокомпенсирующих устройств (ФКУ), СТК, СТАТКОМ. Гарантированно высокое качество, низкие потери и оптимальная добротность (Q-Фактор).
Фильтровые реакторы
Фильтровый реактор (дроссель, катушка индуктивности) — это электрический аппарат, представляющий собой катушку с индуктивностью, обладающую высоким реактивным сопротивлением для токов высших гармоник. Его основное назначение — подавление высших гармоник и ограничение токов короткого замыкания в электрических сетях и системах. Проще говоря, это "умный" барьер, который легко пропускает основную частоту (50/60 Гц), но создает большое сопротивление для мешающих высокочастотных помех и токов гармоник.
Подавление высших гармоник: Современное оборудование (частотные преобразователи, выпрямители, сварочные аппараты, ИБП) генерирует в сеть токи высших гармоник (чаще всего 5-я, 7-я, 11-я, 13-я и т.д.). Эти гармоники искажают форму синусоиды напряжения, вызывают перегрев трансформаторов и кабелей, могут нарушать работу чувствительной электроники.
- Фильтровый реактор, включенный последовательно в цепь, имеет реактивное сопротивление XL = 2πfL. Для высших гармоник (с частотой, например, 250 Гц — 5-я гармоника) это сопротивление будет в 5 раз выше, чем для основной частоты 50 Гц.
Улучшение работы конденсаторных батарей: Это одно из самых распространенных применений. Реакторы последовательно включаются с конденсаторами для компенсации реактивной мощности, образуя полосовой фильтр (или фильтрокомпенсирующее устройство — ФКУ).
Подавление гармоник: Предотвращает резонансные явления между конденсаторной батареей и индуктивностью сети, которые могут многократно усиливать гармоники.
Защита конденсаторов: Токи гармоник вызывают перегрев и преждевременный выход из строя конденсаторов. Реактор защищает их. Настройка на определенную гармонику: Подбирая индуктивность реактора, можно настроить ФКУ на поглощение конкретной гармоники (например, 5-й или 7-й).
Фильтровый реактор выбор и принцип работы
При выборе фильтрового реактора должны быть заданы амплитуды тока основной частоты и высших гармоник. Для точной настройки индуктивности необходимо определить количество регулировочных отпаек и диапазон регулирования. Во многих случаях требуются фильтры с добротностью намного ниже, чем собственная добротность реактора. Требуемые значения добротности достигаются включением резистора в цепь реактора или применением специального кольца, регулирующего добротность. Кольцо позволяет снизить добротность на одну десятую без включенияю Принцип работы фильтрового реактора основан на фундаментальном свойстве катушки индуктивности: сопротивляться изменению тока, протекающего через нее. Для постоянного тока реактор имеет лишь небольшое активное сопротивление (сопротивление провода).
Для переменного тока он обладает индуктивным сопротивлением (XL), которое прямо пропорционально частоте тока: XL = 2πfL.
f — частота тока
L — индуктивность реактора
Как это работает на практике:
Основная частота (50 Гц): XL_50 = 2π * 50 * L — сопротивление невелико.
5-я гармоника (250 Гц): XL_250 = 2π * 250 * L = 5 * XL_50 — сопротивление в 5 раз больше.
Таким образом, чем выше частота гармоники, тем большее сопротивление ей оказывает реактор, "не пуская" ее дальше в сеть.

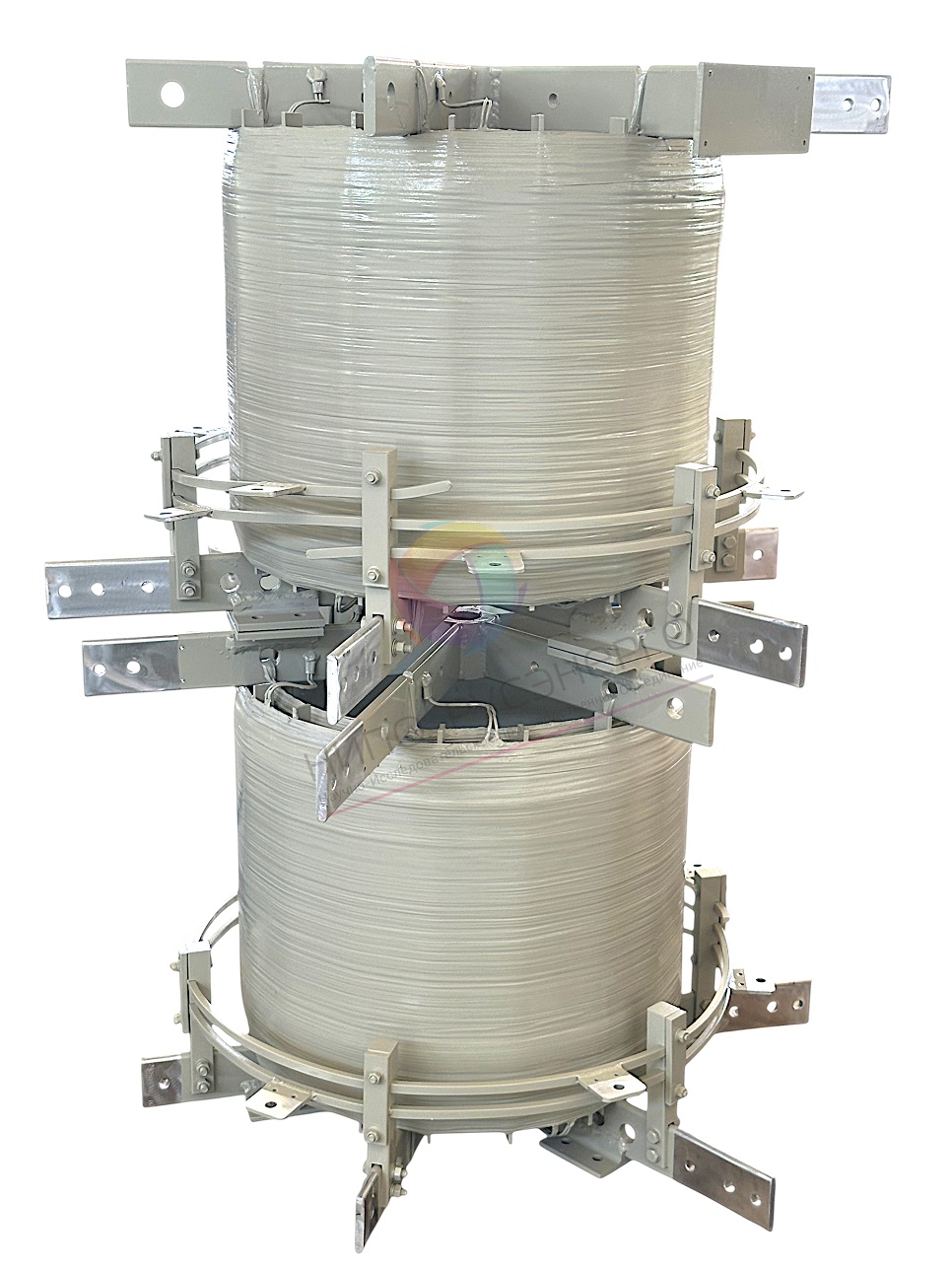

.jpg)
Фильтровый реактор применение
Фильтровые реакторы применяются для уменьшения содержания высших гармоник в кривой тока, фильтровые реакторы применяются в ФКУ и УКРМ используются вместе с конденсаторными батареями для создания последовательных узкополосных фильтров высших гармоник или совместно с конденсаторными батареями и резисторами для создания широполосных фильтров. Однофазные сухие фильтровые реакторы класса напряжения 6кВ, 10кВ, 20 кВ, 35кВ, наружной установки для электросетей промышленных предприятий.
При выборе фильтрового реактора должны быть заданы амплитуды тока основной частоты и высших гармоник. Для точной настройки индуктивности необходимо определить количество регулировочных отпаек и диапазон регулирования. Во многих случаях требуются фильтры с добротностью намного ниже, чем собственная добротность реактора. Требуемые значения добротности достигаются включением резистора в цепь реактора или применением специального кольца, регулирующего добротность.Кольцо позволяет снизить добротность на одну десятую без включения
| Сфера применения | Место установки | Основная цель |
| 1. Компенсация реактивной мощности | Последовательно с конденсаторами | Подавление резонанса гармоник, защита конденсаторов |
| 2.Частотные преобразователи | На входе (сетевой-дроссель) | Защита ЧП и VFD от помех в сети, снижение гармоник от ЧП и VFD |
| 3. Частотные преобразователи | На выходе (моторный-дроссель) | Защита двигателя от перенапряжений, сглаживание тока |
| 4. Выпрямители и инверторы | В составе фильтров | Сглаживание пульсаций (выпрямитель), подавление помех (инвертор) |
| 5. Распределительные сети | На шинах или в линиях | Ограничение токов короткого замыкания |
| 6. Дуговые установки | В цепи питания печи | Стабилизация дуги, ограничение бросков тока |
Фильтровый реактор назначение
Фильтрокомпенсирующие устройства ФКУ, Установки компенсации реактивной мощности УКРМ: Фильтровый реактор в составе ФКУ или УКРМ предназначен для включения последовательно с конденсаторной батареей в фильтре, настроенном на пропускание тока определенной частоты. Нелинейные искажения или возмущения в энергосистемах, за счет применения в устройствах, например использующих в своей схеме тиристоры, приводят к образованию высших гармоник. Высшие гармоники это сумма определенного количества частот, которые могут быть добавлены к синусоиде 50 Гц для получения существующей формы тока или напряжения. Соответственно при изменении их амплитуды, фазы и частоты изменяется кривая тока или напряжения как результат синтеза гармоник. Эти возмущения приводят к систематическому недопроизводству, а то и сбоям производственного оборудования.
Основное применение фильтровых реакторов это защита и улучшение работы конденсаторных установок УКРМ и фильтрокомпенсирующих устройств ФКУ: Конденсаторы, используемые для компенсации реактивной мощности, образуют с индуктивностью сети (трансформаторов, кабелей) параллельный резонансный контур. Если в сети присутствуют высшие гармоники (от нелинейных нагрузок), может возникнуть резонанс, при котором токи и напряжения гармоник многократно усиливаются. Это приводит к:
- Перегоранию предохранителей конденсаторов.
- Вздутию и разрушению самих конденсаторов.
- Искажению формы напряжения до недопустимых значений.
Создание Полосового (Настроенного) Фильтра, это когда вы соединяете реактор (L) и конденсатор (C) последовательно, вы создаете последовательный LC-контур который имеет резонансную частоту (f<sub>p</sub>), которая вычисляется по формуле Томсона: f<sub>p</sub> = 1 / (2π√LC). Электрические характеристики этого контура кардинально меняются в зависимости от частоты тока, протекающего через него.
На резонансной частоте: Полное сопротивление контура (импеданс, Z) становится минимальным (теоретически равным нулю, но на практике — очень маленьким из-за сопротивления проводов). На других частотах: Импеданс контура высокий.
Последовательное соединение реактора с конденсатором создает и формирует в фильтрокомпенсирующем устройстве (ФКУ) резонансный контур.Реактор "развязывает" резонансный контур, сдвигая резонансную частоту всей цепи в безопасную область. Контур представляет собой "легкий путь" для токов гармоник, близких к резонансной частоте. Эти гармонические токи замыкаются через этот LC-контур, "не попадая" в общую сеть и не искажая напряжение. Таким образом, фильтр "вытягивает" из сети определенную гармонику. Путем подбора индуктивности реактора, цепь можно настроить на поглощение (подавление) определенной гармоники (например, 5-й или 7-й). Такой связке присваивается название, например, "фильтр 5-й гармоники". Инженеры специально подбирают индуктивность (L) реактора и емкость (C) конденсатора так, чтобы их резонансная частота была чуть ниже частоты гармоники, которую нужно подавить (например, для 5-й гармоники 250 Гц настраиваются на ~210 Гц).
Создание Расстроенного Фильтра - это стандартный и самый распространенный способ защиты конденсаторных установок, здесь цель — не настроиться на гармонику, а избежать опасного резонанса. Индуктивность реактора подбирается такой, чтобы резонансная частота связки L-C была значительно ниже самой низшей из присутствующих в сети гармоник (обычно ниже 5-й, т.е. 250 Гц). Реактор в этом случае называется "расстроенным". Он защищает конденсаторы от перегрева и повреждения токами гармоник. Он сдвигает резонансную частоту всей системы "трансформатор-кабели-конденсаторы" в безопасную область, предотвращая ее усиление.
Последовательное соединение реактора с конденсатором — это фундаментальное решение для создания как защитных расстроенных систем, так и активных полосовых фильтров в составе ФКУ, которые одновременно и компенсируют реактивную мощность, и очищают сеть от гармоник.
Частотные преобразователи (ЧП, VFD): Фильтровые реакторы применяются на двух сторонах преобразователя и устанавливаются на входе и выходе.
Сетевой дроссель (на входе) (входной) дроссель: устанавливается на входе частотного преобразовател для ограничение пусковых токов и токов КЗ:: Защищает преобразователь от бросков сетевого напряжения и ограничивает токи КЗ. Снижает уровень гармоник, генерируемых преобразователем в сеть.
Защита выпрямителя ЧП от бросков тока.
Подавление гармоник: Снижает уровень высших гармоник, которые создает сам ЧП, "не пуская" их обратно в питающую сеть. Это соответствует стандартам по электромагнитной совместимости (ЭМС).
Защита от бросков сетевого напряжения: Сглаживает кратковременные всплески напряжения в сети, защищая электронику ЧП.
Моторный дроссель (выходной дроссель): устанавливается на выходе преобразователя и двигателя, чсглаживает форму выходного напряжения (ШИМ), защищает изоляцию двигателя от перенапряжений, продлевает срок службы кабеля и двигателя.
Защита изоляции двигателя: Выходное напряжение ЧП имеет форму ШИМ (широтно-импульсная модуляция), которая представляет собой серию коротких импульсов высокого напряжения. Эти импульсы из-за волновых эффектов в длинном кабеле могут суммироваться и разрушать изоляцию обмоток двигателя. Реактор сглаживает фронты импульсов, защищая двигатель.
Снижение потерь в двигателе и его нагрев: Уменьшает высшие гармоники в токе двигателя, что повышает КПД и снижает нагрев.
Увеличение срока службы кабеля: Снижает токи утечки через емкость силового кабеля.
Силовые выпрямители и инверторы: Входят в состав входных и выходных LC- или LCL-фильтров для сглаживания пульсаций. В схемах выпрямителей (например, для гальванических производств, зарядных устройств) и инверторов (например, в системах солнечной генерации, ИБП). Являются частью сглаживающих LC- или LCL-фильтров.
- L-фильтр (реактор): Сглаживает пульсирующий выпрямленный ток, делая его ближе к постоянному.
- LC-фильтр: Используется для более эффективного сглаживания.
- LCL-фильтр: Более сложная и эффективная схема, применяемая на выходе инверторов для подавления высокочастотных помех, создаваемых самим инвертором.
Промышленные сети: в сетях с мощными нелинейными нагрузками для фильтрации и ограничения токов КЗ и улучшения качества электроэнергии на предприятиях с нелинейной нагрузкой (металлургия, машиностроение, химическая промышленность). В распределительных сетях промышленных предприятий, на шинах подстанций. Индуктивное сопротивление реактора ограничивает максимальное значение тока КЗ и позволяет использовать коммутационную аппаратуру (автоматические выключатели, предохранители) с меньшей отключающей способностью, что дешевле и безопасно. Реактор "принимает удар" на себя, не давая току КЗ достичь разрушительных значений. Любые предприятия с большим количеством нелинейных потребителей: металлургия, машиностроение, химическая промышленность, крупные офисные центры (из-за ИБП и компьютерной техники). Устанавливаются в начале линии или на шинах распределительного устройства для общего повышения качества электроэнергии (снижение коэффициента несинусоидальности, THD).
Гармоники возникают от различных источников: Генераторы; Двигатели; Трансформаторы; Статические компенсаторы; Преобразователи частоты. Силовые преобразователи(выпрямители); Индукционные и дуговые печи; Сварочные установки; Электронное силовое оборудование. Оборудование с тиристорным управлением.
В связи с чем, необходимо использовать фильтры гармоник для предотвращения роста уровня нелинейных искажений в сети, поглощения (тепловыделения) гармоник, а также для оптимального использования электроэнергии, стабильной и надежной работы оборудования. Применение фильтровых реакторов — это не просто "хорошая практика", а часто необходимое условие для надежной, долговечной и эффективной работы современного электрооборудования в условиях загрязненных гармониками электрических сетей.
Фильтровые реакторы производство
Производство монолитных сухих фильтровых реакторов с герметизацией обмоток многокомпонентным компаундом для электросетей 6-750 кВ. Обеспечиваем полную герметизацию обмотки, морозостойкость, защиту от влаги, загрязнений и агрессивных сред, УФ-излучения, снижение добавочных потерь с течением времени. Поскольку реакторы работают под постоянной нагрузкой, это накладывает обязательства предусмотреть при разработке конструкции и изоляции реакторов все меры для стабильной и надежной работы реактора. В рамках реализации проекта соблюдаются все требования Заказчика. Отличительной особенностью нашего оборудования, является высокая культура производства, многолетний опыт, специализированное программное обеспечение, которое безошибочно определяет идеальные конструктивные размеры будущего реактора, и рассчитывает их по техническим требованиям заказчика, точный компьютерный расчет конструкции реактора, по заданным техническим характеристикам, при его производстве, обеспечивает последующее особенное физическое свойство равномерного нагрева обмоток, что дополнительно исключает возможность резкого повышения температуры отдельных частей обмоток до сверх номинальных показателей. Данные технологии являются базовыми, такими же как: Монолитная изоляция: Обмотки реактора герметизируются многокомпонентным компаундом, эпоксидными смолами, которые после пропитки и запекания образуют механически прочный монолит: монолитная конструкция реактора обеспечивает полную защиту от влаги, ультрафиолета, загрязнений и механических повреждений. Это исключает риск расслоения изоляции и сохраняет стабильность параметров в течение всего срока службы с классом изоляции H (180°C).
Мы специализируемся на проектировании и производстве фильтровых реакторов 35 кВ по индивидуальным техническим требованиям заказчика. Наш приоритет — создание надежного и эффективного оборудования, которое решает конкретные задачи вашего предприятия.
Специализированные реакторы для мощных установок
Реакторы для дуговых сталеплавильных печей (ДСП)
Реакторы для других промышленных установок

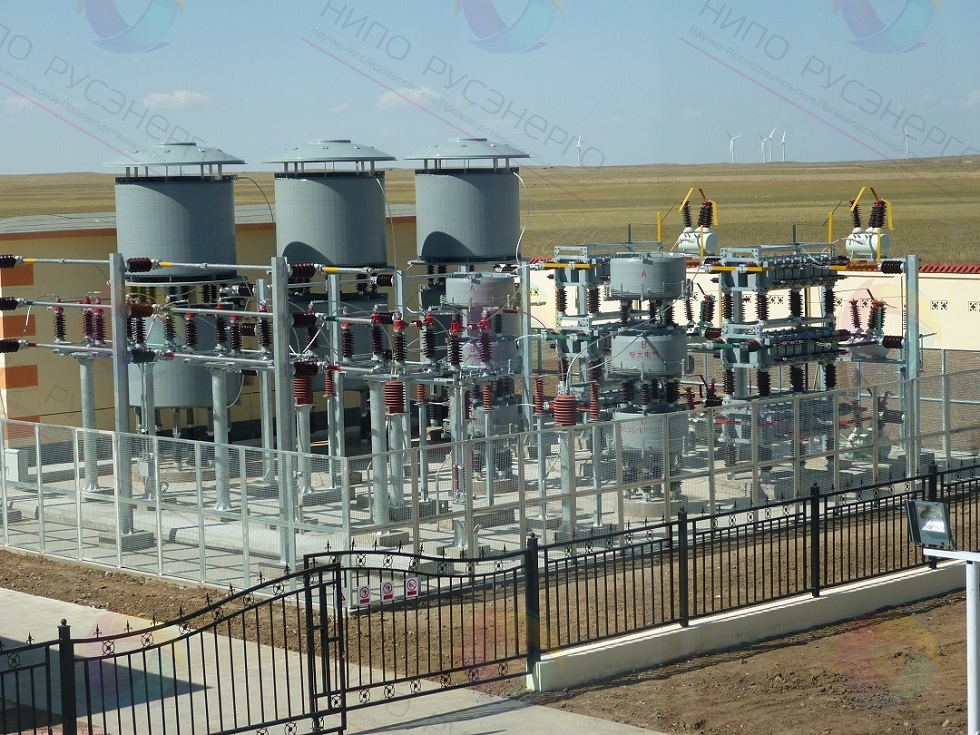

Реакторы для систем компенсации и фильтрации:
Для ФКУ (фильтрокомпенсирующих устройств)
Для СТК (статических тиристорных компенсаторов)
Для СТАТКОМ (статических синхронных компенсаторов)
Мы предлагаем широкий ряд сухих реакторов, включая популярные серии РФОС, ФРОС, РФСТ, РФТС, РФОСА, LKGKL, CKGKL. Каждое изделие отличается:
-
Высшим качеством исполнения: Строгий контроль на всех этапах производства.
-
Сниженными потерями: Энергоэффективность и экономическая выгода в течение всего срока службы.
-
Высокой добротностью (Q-Фактор): Гарантия эффективной работы в составе фильтрующих цепей.
Закажите фильтровые реакторы 35 кВ у производителя, который ценит ваш проект. Мы обеспечим полный цикл — от консультации и проектирования до поставки и сервисной поддержки.
Фильтровые реакторы преимущества
- Монолитная необслуживаемая конструкция;
- Высокая динамическая стойкость;
- Высокая термическая стойкость;
- Высокая механическая стойкость;
- Подтвержденная энергоэффективность реакторов;
- Эксплуатация в условиях загрязненной окружающей среды;
- Специальное покрытие с защитой от старения изоляции;
- Специальное покрытие с защитой от УФ-лучей;
- Подтвержденный срок службы 40 лет
- Соответствие стандартам ГОСТ и МЭК, IEEE P57.16
- Высокотехнологичный процесс производства

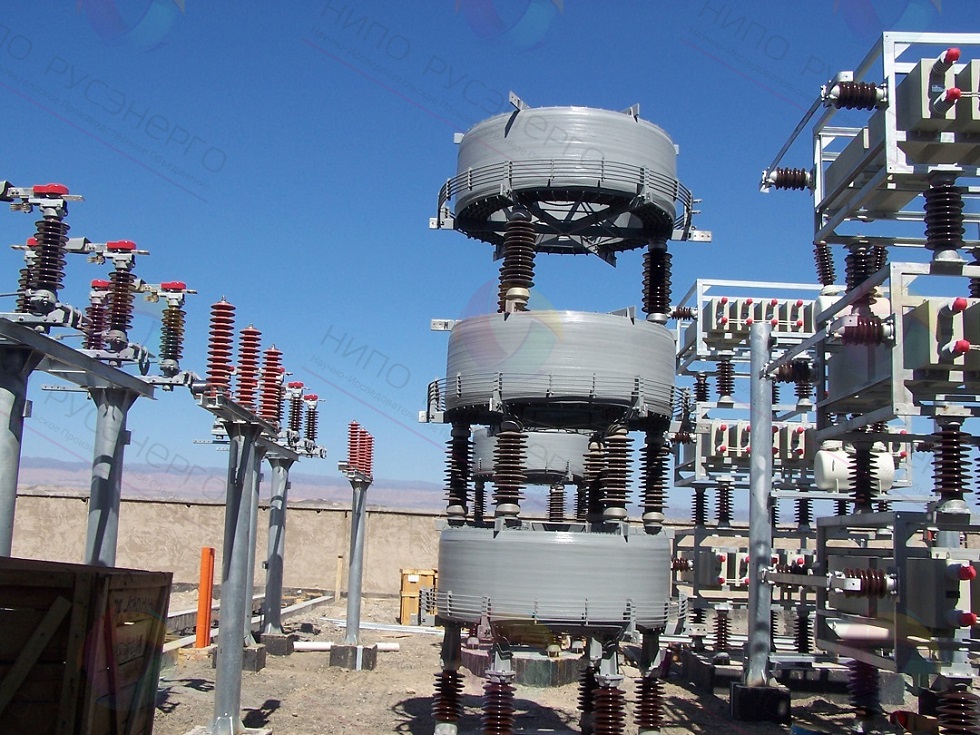

 Монтаж фильтрового реактора 10кВ в составе БСК (батарей конденсаторов) объект в Казахстане 2017 год. |
|
|
|
|
