Производство монолитных сухих токоограничивающих реакторов с герметизацией обмоток многокомпонентным компаундом для электросетей 6 кВ. Обеспечиваем полную герметизацию обмотки, защиту от влаги, загрязнений и агрессивных сред, УФ-излучения, снижение добавочных потерь с течением времени. Сухие однофазные, сдвоенные, трехфазные реакторы серии - РТСТ, РТСТГ, РТСТУ, РТОС, РТСТСГ, РТОСС.
Производство реакторов монолитных сухих с изоляцией обмоток многокомпонентным компаундом для электросетей 10 кВ. Обеспечиваем полную герметизацию обмотки, защиту от влаги, загрязнений и агрессивных сред, УФ-излучения, снижение добавочных потерь с течением времени. Сухие трехфазные, сдвоенные, однофазные электрические реакторы серии - РТСТГ, РТОС, РТСТ, РТСТСГ, РТОСС, РТОСА.
Производство сухих токоограничивающих реакторов для электросетей 35 кВ. Сухие однофазные, сдвоенные, трехфазные реакторы серии РТСТ, РТСТГ, РТСТУ, РТОС, РТОСС. Монолитная технология изоляции реактора с герметизацией обмоток многокомпонентным компаундом без увеличения потерь с течением времени эксплуатации, отвечающие современным требованиям энергоэффективных предприятий.
Реактор токоограничивающий
Токоограничивающий реактор - электрический аппарат, предназначен для ограничения ударного тока короткого замыкания, возникающего между энергоустановками в электрических сетях 6-750 кВ с частотой 50-60 Гц.
Включается последовательно в цепь и работает как дополнительное индуктивное сопротивление.
Токоограничивающий реактор (ТОР) — это электрический аппарат, предназначенный для ограничения тока короткого замыкания (КЗ) в электрической сети и поддержания достаточного уровня напряжения на шинах распределительного устройства во время аварии.
Токоограничивающий реактор — это электрический аппарат, представляющий собой катушку индуктивности с большой величиной индуктивного сопротивления, но с очень малым активным сопротивлением. Его основное предназначение — ограничивать ток короткого замыкания (КЗ) и поддерживать уровень напряжения в электрической сети во время аварийных режимов. Проще говоря, это "буфер" или "электрическая подушка безопасности", которая добровольно "забирает" на себя часть напряжения в системе, чтобы ограничить разрушительную силу тока КЗ.
Токоограничивающие реакторы принцип действия
Токоограничивающий реактор с постоянным индуктивным сопротивлением включается последовательно в электрическую цепь. Принцип действия реактора состоит в том, чтобы при возникновении высоких токов короткого замыкания в энергосистеме, реактор за счет своей индуктивности компенсировал ударные токи КЗ, тем самым реактор ограничивает их действие на электрическую цепь.
Ограничение ударных токов способствует стабильной работе энергосистемы, безопасности коммутационного оборудования.
Стоит отметить, что токоограничивающий реактор, имея постоянную индуктивность, в составе цепи при номинальном напряжении не создает падения ее напряжения, при этом отклонение в среднем не превышает 4%.
- Обеспечить защиту оборудования в сети - Ограничение токов короткого замыкания: Это главная задача. Без реакторов при КЗ токи могли бы достигать таких значений, что существующее коммутационное оборудование (выключатели) не смогло бы их безопасно отключить. Установка ТОР позволяет использовать более дешевые выключатели с меньшей коммутационной способностью.
- Поддержать напряжение на сборных шинах - При КЗ в одной линии, напряжение на шинах резко падает. Реактор, "забирая" на себя часть напряжения, помогает поддерживать его уровень на шинах других, исправных линий, подключенных к этой же системе. Это повышает устойчивость работы энергосистемы.
- Обеспечить термическую стойкость отходящих кабелей - *Снижение термического и динамического воздействия токов КЗ: Ограничивая ток, реактор защищает кабели, шины, аппараты и силовые трансформаторы от разрушительных электродинамических сил и перегрева.
- Облегчить работу энергоустановок - Продление срока службы оборудования: Защищая оборудование от сверхтоков, ТОР косвенно увеличивает время его безаварийной работы.
- Снизить расходы - Снижение требований к аппаратуре: Позволяет использовать более дешевое оборудование (выключатели, разъединители) с меньшей коммутационной стойкостью и отключающей способностью. (нет необходимости в оборудовании, материалах, выключателях рассчитанных на высокие токи короткого замыкания)
Реактор токоограничивающий 10 кВ
В каталоге реакторов представлена на выбор типовая номенклатура сухих токоограничивающих реакторов 10 кВ. НИПО РусЭнерго принимает заказы на реакторы с любыми техническими характеристиками. Представленная номенклатура реакторов 10 кВ не является исчерпывающей. Технические требования на выбор и производство определяются проектом и требованиями заказчика.
Токоограничивающие реакторы 6 кВ
Широкое применение в промышленных и гражданских сетях нашли токоограничивающие реакторы 6 кВ. В каталоге "Токоограничивающие реакторы 6 кВ" представлены на выбор токоограничивающие реакторы в типовых вариантах исполнения. К сведению заказчиков возможен выбор и изготовление токоограничивающих реакторов на любые номинальные токи и сопротивления, по заданию заказчика.
Токоограничивающие реакторы производство
- Диапазон номинальной мощности от 100 до 10 000 А;
- Диапазон работы в напряжениях от 3 до 550 кВ;
- Сейсмостойкость: До 9 баллов;
- Класс нагревостойкости (F 155, H 180, C 220);
- Углы выводов: 0, 90, 180, 270, 360, универсальные;
- Установка: внутренняя / наружная;
- Материал обмоток: алюминий / медь;
- Конструктивное исполнение фаз:
- вертикальное, угловое (ступенчатое), горизонтальное, сдвоенное;
- Климатическое исполнение: У, УХЛ, ХЛ;
- Категория размещения: 1, 2, 3;
- Надежная упаковка исключающая механические повреждения;
- Гарантийный срок: 5 лет со дня ввода в эксплуатацию;
- Подтвержденный срок эксплуатации: до 40 лет.

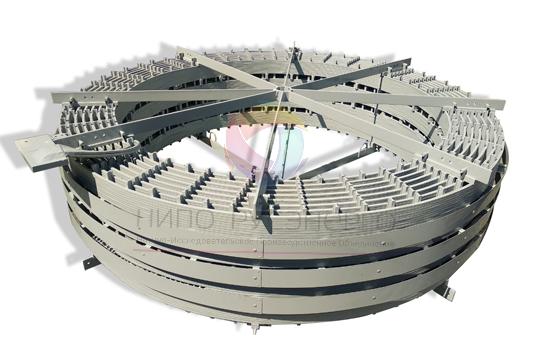

Конструкция токоограничивающего реактора
- Многоэтапное производство
- Сплошная изоляция между витками обмоток реактора
- Монолитная технология изоляции реактора с герметизацией обмоток многокомпонентным компаундом.
- Универсальность выполнения выводов
- Уменьшенный уровень шума
- Аргонно-дуговая сварка (качество и эстетический вид)
- Изоляционные материалы (F 155, H 180, C 220)
- Немагнитные сплавы шин
- Многослойная защита от климатических воздействия
- Степень защиты IP67
Токоограничивающий реактор преимущества
Токоограничивающие реакторы обладают безусловными преимуществами при эксплуатации:
- Монолитная необслуживаемая конструкция;
- Высокая динамическая стойкость;
- Высокая термическая стойкость;
- Высокая механическая стойкость;
- Высокая энергоэффективность;
- Эксплуатация в условиях загрязненной окружающей среды;
- Специальное покрытие с защитой от старения изоляции;
- Специальное покрытие с защитой от УФ-лучей;
- Специальное покрытие с защитой от старения изоляции.
- Специальная защита от птиц;
Для заказа свяжитесь по электронной почте: Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра. или телефонам указанным в разделе контакты.
Токоограничивающий реактор параметры
Для расчета стоимости токограничивающего реактора необходимо указать в опросном листе следующие параметры:
| Номинальное напряжение |
Uном |
| Номинальный ток |
Iном |
| Индуктивное сопротивление |
xр |
| Сопротивление ветви (для сдвоенного) |
x |
| Коэффициент связи ветвей (для сдвоенного) |
k |
| Ток динамической стойкости |
iдин |
| Ток термической стойкости |
Iтер |
| Время протекания тока термической стойкости |
tтер |
Заказ токоограничивающего реактора
НИПО РусЭнерго, являясь специализированным предприятием, предлагает заказчикам современные сухие токоограничивающие реакторы. Важным аспектом при выборе токоограничивающего реактора, является качество его исполнения и многоэтапный технологический процесс. Такой процесс производства, позволяет изготовить реактор с отличными энергоэффективными свойствами, повышенной защитой от внешних физических и термических воздействий, обеспечить исключительно высокие физические показатели электродинамической и термической стойкости. Использование токоограничивающих реакторов это неотъемлемый вклад в повышение качества энергосетей, с безупречной долгосрочной эксплуатацией.
Получить консультацию или заказать оборудование, заполните заявку
