Токоограничивающие реакторы 6 кВ

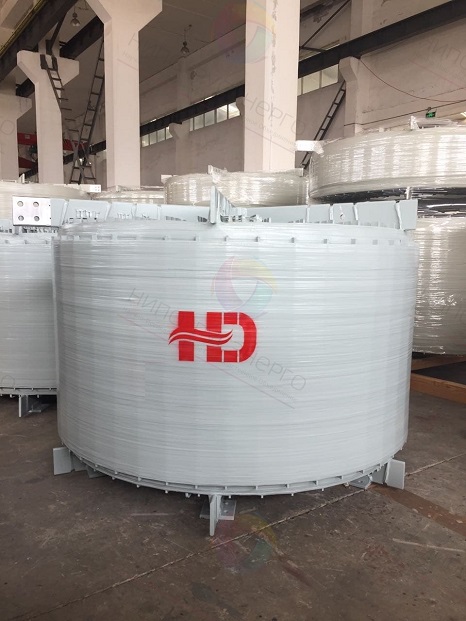

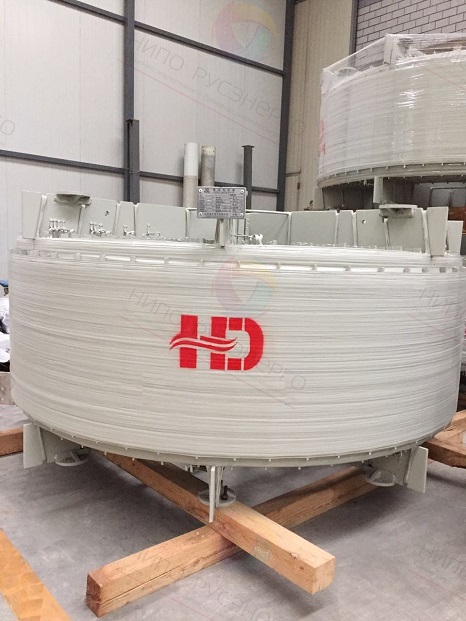

Производство монолитных сухих токоограничивающих реакторов с герметизацией обмоток многокомпонентным компаундом для электросетей 6 кВ. Обеспечиваем полную герметизацию обмотки, защиту от влаги, загрязнений и агрессивных сред, УФ-излучения, снижение добавочных потерь с течением времени. Сухие однофазные, сдвоенные, трехфазные реакторы серии - РТСТ, РТСТГ, РТСТУ, РТОС, РТСТСГ, РТОСС.

Дополнительные материалы:

Отправить заявку

Получить ТКП

Типовая номенклатура:

Токоограничивающие реакторы 6 кВ

Токоограничивающий реактор (ТОР) - электрический аппарат, предназначен для ограничения ударного тока КЗ, возникающего между энергоустановками в электрических сетях 6-750 кВ с частотой 50-60 Гц.
Включается последовательно в цепь и работает как дополнительное индуктивное сопротивление.
Проще говоря, это "буфер" или "электрическая подушка безопасности", которая добровольно "забирает" на себя часть напряжения в системе, чтобы ограничить разрушительную силу тока КЗ.

Токоограничивающий реактор — это электрический аппарат, представляющий собой катушку индуктивности с большой величиной индуктивного сопротивления, но с очень малым активным сопротивлением, реактор ТОР предназначенный для ограничения тока короткого замыкания (КЗ) в электрической сети и поддержания достаточного уровня напряжения на шинах распределительного устройства во время аварии.

Принимая во внимание сложившуюся практику конструкторских решений при производстве токоограничивающих решений, где основным преимуществом выделяют использование прямоугольного провода с полимерной изоляцией, технологический концерн НИПО РусЭнерго предлагает рассмотреть более совершенную технологию токоограничивающих реакторов 6 кВ, где кроме вышеуказанного использования силикона и геометрии провода, применяется полная изоляция обмоток многокомпонентным компаундом, кроме того, 13 патентных технологий в области реакторостроения создают реактору весомые характеристики, улучшая даже необходимые требования отечественных и международных стандартов. Вы получаете энергетический продукт наивысшего качества с большим количеством физических преимуществ, помимо этого основным преимуществом является действительная высокая энергоэффективность.

Токоограничивающие реакторы 6 кВ особенности

Токоограничивающие реакторы, отличаются особыми физическими свойствами устойчивости к различным механическим, динамическим, термическим воздействиям, что обеспечивает наивысшую надежность и серьезную энергоэффективность, по сравнению с аналогами, выпускаемыми заводами-производителями.

Токоограничивающие реакторы 6 кВ производство

Отличительной особенностью производства, является специализированное программное обеспечение, которое безошибочно определяет идеальные конструктивные размеры будущего реактора, и рассчитывает их по техническим требованиям заказчика. Межслоевая изоляция проходит между каждым слоем, и крепится на основание крестовины на каждом участке между витками обмотки, сам процесс производства многоуровневый и высокотехнологичный, включает в себя в том числе, использование многокомпонентного компаунда с последующим запеканием в печи, за счет чего образуется монолитная конструкция реактора, производство монолитных электрических реакторов со стабильной долгосрочной эксплуатацией, Монолитная технология изоляции реактора с герметизацией обмоток многокомпонентным компаундом.

НИПО РусЭнерго предлагает к заказу и производству весь номенклатурный ряд сухих токоограничивающих реакторов на номинальное напряжение 6 кВ.

Токоограничивающие реакторы 6 кВ cерии

РТОС — Однофазные внутренней установки;
РТСТУ — Однофазные угловой установки;
РТСТГ — Однофазные горизонтальной установки;
РТСТ — Трехфазные внутренней установки;
РТСТ — Трехфазные наружной установки;
РТОСС — Cдвоенные внутренней установки;
РТСТСГ — Cдвоенные наружной установки;

Токоограничивающие реакторы 6 кВ номинальные параметры

Серия реактора	Номинальный ток, А	Номинальное индуктивное сопротивление, Ω	Углы между выводами,º
РТОС
РТСТУ
РТСТГ	50-10000	0,1-100	согласно ТЗ
РТСТ
РТСТСГ
РТОСС

Токоограничивающие реакторы 6 кВ расшифровка

rashifrovka rtst

Размещение фаз токоограничивающего реактора РТОС | РТСТГ
в ряд (последовательно) (рис.2) или треугольником (Δ) (рис.3)

Коофициенты указаны стандартные, при точном проектировании, расчетах и моделировании, уточняются заводом Производителем

Минимальные расстояния обмоток от других реакторов или массивных металлических частей, не являющихся замкнутыми магнитными контурами: МС1 / МС 2;

Нагрев металлической арматуры при работе сухих токоограничивающих реакторов

магнетик поля мин расстояния

РТСТ

вертикальное исполнение

РТСТГ | РТОС

Горизонтальное исполнение

Заземление реактора РТСТГ, РТСТУ, РТОС, РТСТС, РТСТСГ сухой трехфазный токоограничивающий последовательного или параллельного включения, для сети 6 | 10 | 20 | 35 | 110 | 220 | 330 | 550 кВ.

Токоограничивающие реакторы 6 кВ преимущества

- Монолитная необслуживаемая конструкция;
- Высокая динамическая стойкость;
- Высокая термическая стойкость;
- Высокая механическая стойкость;
- Высокая энергоэффективность реакторов;
- Эксплуатация в условиях загрязненной окружающей среды;
- Специальное покрытие с защитой от старения изоляции;
- Специальное покрытие с защитой от УФ-лучей;
- Подтвержденный срок службы 40 лет
- Соответствие стандартам ГОСТ и МЭК
- Высокотехнологичный процесс производства
