Шунтирующие реакторы

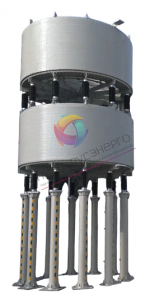

Сухой шунтирующий реактор — это электрическое устройство,
предназначенное для компенсации емкостной мощности в протяженных линиях электропередачи ЛЭП, ВЛ и кабельных сетях. Ключевая особенность — его обмотка не помещена в бак с трансформаторным маслом, а имеет воздушную изоляцию. Отсюда и название — "сухой". Шунтирующий реактор на напряжение 10кВ, 20кВ, 35кВ, 110кВ, 220кВ, 330кВ, 550кВ подключенный к линии электропитания или к третичной обмотке трансформатора, компенсирует возникающую реактивную мощность, повышая пропускную способность электросети
Принцип основан на свойствах индуктивности. При подключении к сети переменного тока реактор потребляет индуктивный ток, который по фазе противоположен емкостному току линии.
Таким образом, они взаимно компенсируют друг друга.
Проще говоря: Шунтирующий Реактор "замыкает" на себя избыточную емкостную мощность линии, не давая напряжению расти выше допустимого.
Шунтирующий реактор назначение
Современные энергосистемы подвержены возникновению реактивной мощности, что приводит к серьезному снижению пропускной способности сети, длинная ВЛ (ЛЭП) создает емкостной ток, который вызывает рост напряжения и "отбирает" часть пропускной способности линии у активной мощности реаактор в системе позволит эффективно гасить коммутационные и другие виды перенапряжений.
Основные назначения шунтирующего реактора
1. Компенсация зарядной мощности: Длинные ЛЭП, ВЛ и кабели обладают значительной электрической емкостью относительно земли, эта емкость создает так называемую зарядную (емкостную) мощность, которая приводит к росту напряжения на линии, особенно при малой нагрузке или в режиме холостого хода. Реактор, являясь индуктивностью, потребляет эту емкостную мощность, стабилизируя напряжение в сети.
2. Повышение пропускной способности линии: Компенсируя емкостную составляющую, реактор позволяет передавать больше активной мощности по той же линии.
3. Снижение перенапряжений: шунтирующий реактор (постоянный): Эффективно гасит коммутационные перенапряжения (при включении/отключении линии) и дуговые перенапряжения (при замыканиях на землю), поглощая энергию, запасенную в емкости линии.
Шунтирующие реакторы применение
Сухие шунтирующие реакторы напряжение 6 - 35кВ, Подключаются параллельно к линии (обычно в начале и в конце) могут подключаться параллельно к НН шинам подстанции и потребляют индуктивный ток, компенсируя емкостной ток линии ВЛ, ЛЭП работающей на напряжение 110кВ, 220кВ, 330кВ, 500 кВ, 750 кВ
В данном случае есть ряд технических недостатков : "Жесткость или невозможность регулирования" обычного ШР при изменении режимов сети. Его индуктивное сопротивление постоянно. Однако нагрузка на линии, ее длина (при включении/отключении участков) могут меняться в течение суток и года. Реактор, идеально работающий ночью при малой нагрузке, может быть недостаточен или даже вреден днем при полной нагрузке.
Шунтирующие реакторы конструкция
Поскольку шунтирующие реакторы работают под постоянной нагрузкой, это накладывает обязательства на наше предприятие предусмотреть при разработке конструкции и изоляции реакторов все меры для стабильной и надежной работы реактора. НИПО РусЭнерго предлагает заинтересованным заказчикам поставку сухих шунтирующих реакторов напряжением 6кВ, 10кВ, 35кВ, 110кВ, 220кВ, 330кВ, 550кВ, по индивидуальным требованиям проекта. В рамках реализации проекта соблюдаются все требования Заказчика. Реакторы изготавливаются монолитными с полной герметизацией обмоток многокомпонентным компаундом.
Наши реакторы разрабатываются и проектируются с использованием многоэтапного компьютерного моделирования конструкции, анализа физических свойств будущего реактора, специализированное программное обеспечение, которое безошибочно определяет идеальные конструктивные размеры будущего реактора, и рассчитывает их по техническим требованиям заказчика, точный компьютерный расчет конструкции реактора, по заданным техническим характеристикам, при его производстве, обеспечивает последующее особенное физическое свойство равномерного нагрева оботмок, что дополнительно исключает возможность резкого повышения температуры отдельных частей обмоток до сверх номинальных показателей. Данные технологии являются базовыми, такими же как: Монолитная изоляция: Обмотки реактора герметизируются многокомпонентным компаундом, эпоксидными смолами которые после пропитки и запекания образуют механически прочный монолит: монолитная конструкция реактора обеспечивает полную защиту от влаги, ультрафиолета, загрязнений и механических повреждений. Это исключает риск расслоения изоляции и сохраняет стабильность параметров в течение всего срока службы с классом изоляции F (150°C) или H (180°C), как правило рабочая температура реактора в сети остается в диапазоне B (130°С).
Готовые шунтирующие реакторы проходят обязательный комплекс ПСИ (Приемо-сдаточных производственных испытаний), имеют положительные испытания в независимых испытательных лабораториях, сертифицированы.
Такой комплекс мероприятий позволяет гарантированно поставить Заказчику надежное оборудование для стабильной и энергоэффективной работы электросети. Заказчик, в рамках проекта заказа реакторов, получает полное информационное сопровождение, прозрачность и контроль на всех этапах проекта, предусматриваются услуги шеф-монтажа, пуско-наладочных работ.
- - Рабочую и эксплуатационную документацию: Полные комплекты чертежей, схем, инструкций по монтажу, наладке и эксплуатации.
- - Консультационную поддержку: Ответы на все вопросы в том числе сложные технические от инженеров на всех этапах.
- - Отчеты о ходе производства: Заказчик может получать фото и видеоотчеты о готовности оборудования.
- - Сопроводительные документы: Протоколы заводских испытаний, сертификаты на материалы и оборудование, паспорта.
- - Информация о отгрузке и доставке: Полное сопровождение наших реакторов до объекта доставки, информирование на всех этапах нахождения груза
Дополнительно, в рамках договора, возможно обсудить услуги шеф-монтажа, пуско-наладочных работ (ПНР):
- - Надзор: Прибытие на объект специалиста-шеф-монтажника.
- - Контроль: Проверка соответствия подготовленного фундамента/площадки проектным требованиям.
- - Инструктаж и обучение: Специалист обучает монтажную бригаду заказчика (или подрядчика) по правильной последовательности и технологии сборки, подключения, усатновки на фундамент, затяжки моментов и т.д.
- - Приемка: Подтверждение выполненных работ, что монтаж произведен в полном соответствии с техническими требованиями с сохранением гарантии на оборудование и подписания акта ввода в эксплуатацию.
Мы не просто продаем реакторы, мы берем на себя полную ответственность за жизненный цикл проекта до момента сдачи-приемки в эксплуатацию | НИПО «РусЭнерго»™
- Конструкция сухого типа с воздушным сердечником;Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.
- Крестовина реактора из немагнитного сплава;
- Обмотки литые усиленные стекловолокном;
- Аргоновая сварка токопроводящих частей;
- Воздушные зазоры осевого охлаждения;
- Компенсация поверхностных разрядов;
- Энергоэффективность (низкие потери);
- Влагозащищенный;
- Защита от УФ-лучей;
- Защита от старения изоляции;
- Низкий уровень шума на протяжении срока службы.
Стандарты производства шунтирующих реакторов
МЭК 60076-6 (Реакторы), IEC 60076-6 2007, Стандарт на реакторы IEEE P57.16, ГОСТ 14794-79, ГОСТ 12.2.007.2-75 (Разд. 3)
Условия эксплуатации сухих шунтирующих реакторов
- Климатическое исполнение: У, ХЛ, УХЛ, Т;
- Категории размещения: 1,2,3;
- Высота установки над уровнем моря, м 1000; (если выше то указывается в опросном листе);
- Тип атмосферы в месте установки тип I или тип II по ГОСТ15150-69 и ГОСТ 15543-70;
- Рабочие занчения темпертатуры окружающего воздуха, °С от минус 60 до плюс 45;
- Относительная влажность воздуха при температуре плюс 27 °С, % 80;
- Сейсмостойкость по шкале МSК–64 ГОСТ 17516-90, балл 8 – для вертикальной и ступенчатой (угловой) установки; 9 – для горизонтальной установки.
Информация для заказа шунтирующего реактора
Техническая информация, которую необходимо предоставить для выставления технико-коммерческого предложения в адрес заказчика.
- 1. Номинальное напряжение в системе
- 2. Номинальный ток
- 3. Номинальная мощность
- 4. Номинальное реактивное сопротивление
- 5. Номинальная реактивная мощность
- 6. Способ установки фаз
- 7. Климатическое исполнение
- 8. Угол между выводами
- 9. Другие специальные требования
Шунтирующие Реакторы РШОС 10/240кВар УХЛ1 на объекте ПАО «Транснефть» 2017 г.

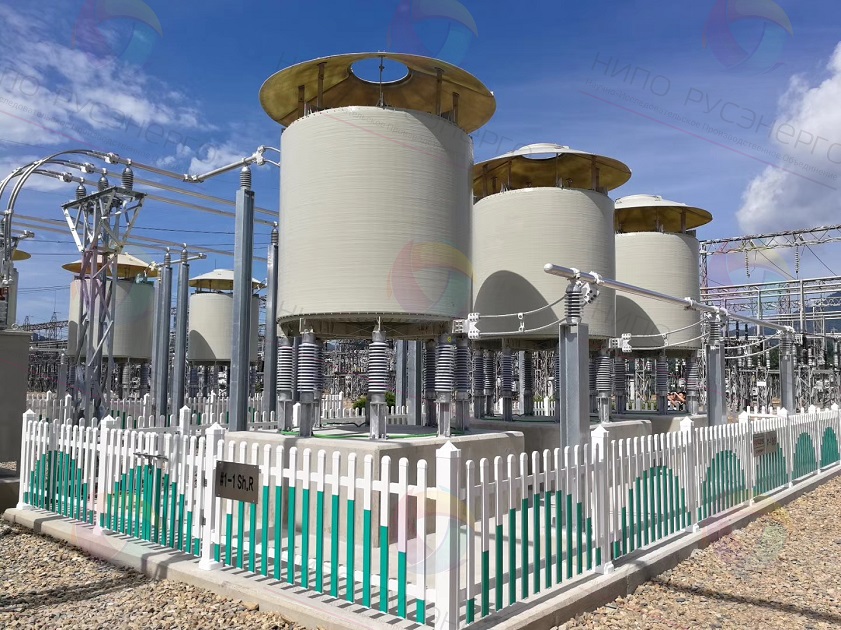

Шунтирующие реакторы 35 кВ - объект KEPCO - 2017 год.
Заказ шунтирующего реактора РШОС | РШТС
НИПО РусЭнерго, являясь специализированным предприятием, предлагает заказчикам современные сухие шунтирующие реакторы. Важным аспектом при выборе шунтирующего реактора, является качество его исполнения, потери, Q-Фактор и конечно же многоэтапный технологический процесс (культура производства). Такой подход и процесс производства, позволяет изготовить реактор с отличными энергоэффективными свойствами, повышенной защитой от внешних физических и термических воздействий, обеспечить исключительно высокие физические показатели электродинамической и термической стойкости.
Применяя наши реакторы, вы вносите неотъемлемый вклад в повышение качества энергосетей, с безупречной долгосрочной эксплуатацией отвечающие современным требованиям энергоэффективных предприятий.
Вы получаете высокотехнологичное энергетическое оборудование со стабильной долгосрочной эксплуатацией, без увеличения потерь с течением времени эксплуатации.
