Типовая номенклатура:
Сухие шунтирующие реакторы 35 кВ
Шунтирующий реактор компенсируют емкостные токи длинных линий электропередач и кабелей, увеличивают пропускную способность энергосистем по передаче активной мощности.
Реакторы этого типа используются для компенсации емкостной реактивной мощности, генерируемой длинными слабонагруженными воздушными или кабельными линиями электропередач. В результате обеспечивается возможность увеличения пропускной способности энергосистемы. При низкой нагрузке шунтирующие реакторы могут быть использованы для уменьшения повышения напряжения вследствие избыточной генерации емкостной мощности линиями электропередач и, вследствие этого, обеспечивают сокращение потерь на корону. В большинстве установок шунтирующие реакторы подключаются к третичной обмотке высоковольтного трансформатора.
Шунтирующий реактор, подключенный к третичной обмотке высоковольтного трансформатора
Шунтирующие реакторы предназначены для компенсации реактивной мощности, вырабатываемой линиями электропередачи и подземными кабелями, работающими не на полную мощность.
Обычно они подсоединяются через третичную обмотку трансформатора, однако в системах до 138 кВ могут быть подсоединены и напрямую.
Шунтирующие реакторы широко применяются в СТК, СТАТКОМ, статических системах компенсации реактивной мощности, управление которыми осуществляется тиристорными системами, выскоковльтных кабельных линиях ВЛ-ЛЭП, тиристорных устройствах, для компенсации зарядной мощности, повышение пропускной способности линии, снижение перенапряжений.
Шунтирующий реактор 35кВ особенности применение
Тиристорно-управляемый реактор (РШОС, РШТС) / TCR (Thyristor-Controlled Reactor): Часто используется в составе СУР (Система Управляемого Шунтирования) или SVC (Static Var Compensator). Управляемая компенсация (СТАТКОМ и тиристорные устройства):
СТАТКОМ (STATCOM, Static Synchronous Compensator): Это продвинутая замена шунтирующему маслянному реактору. Шунтирующий реактор РШОС | РШТС, включенный последовательно с тиристорным ключом, изменяя угол открытия тиристоров, может плавно менять эффективное индуктивное сопротивление реактора от 100% до почти 0. Он работает как управляемый источник реактивного тока. Сухой шунтирующий реактор в связке с СТК: СТАТКОМ или TCR обеспечивают быструю регулировку, чтобы парировать быстрые колебания нагрузки.
Преимущество: Может плавно и мгновенно изменять генерируемую или потребляемую реактивную мощность в широком диапазоне. Не имеет инерции, как вращающиеся машины.
Результат: В режиме малой нагрузки СТАТКОМ потребляет реактивную мощность (как реактор). В режиме большой нагрузки он может, наоборот, генерировать реактивную мощность, чтобы поддерживать напряжение. Это максимизирует пропускную способность при любых условиях.
СТКРМ – ФКУ (статические тиристорные компенсаторы реактивной мощности – фильтро-компенсирующие устройства)
СТКРМ – ФКУ используются для обеспечения динамической стабилизации напряжения, адаптивной компенсации потребляемой реактивной мощности и повышения качества электроэнергии в системах электроснабжения мощной резкопеременной нелинейной нагрузки предприятий, а также для стабилизации режима напряжения, предотвращения низкочастотных качаний и повышения устойчивости энергосистем и энергообъединений. СТКРМ – ФКУ также рекомендуется использовать для динамической балансировки нагрузки в промышленных установках, использующих мощные электрические двигатели и другое оборудование с переменной нагрузкой.
Пример применения шунтирующего реактора 35 кВ - конфигурация
На мощной протяженной ЛЭП современная компенсирующая установка может выглядеть так:
Базовая компенсация: Постоянные шунтирующие реакторы на концах линии для компенсации основной зарядной мощности.
Гибкая и быстрая регулировка: СТАТКОМ (или SVC на основе TCR), установленный в ключевой точке (например, в середине линии), который динамически подстраивает режим компенсации под текущую нагрузку.
Дополнительная функция — Продольная компенсация (ПК): Часто вместе с шунтирующими устройствами применяются конденсаторы продольной компенсации, которые включаются последовательно в линию.
Они компенсируют индуктивное сопротивление самой линии, что кардинально повышает пропускную способность и устойчивость энергосистемы. Управление ими также может быть тиристорным (TCSC).
Таким образом сочетание шунтирующих реакторов (как базового элемента) с управляемыми полупроводниковыми устройствами (СТАТКОМ, тиристорные системы) и, возможно, синхронными компенсаторами (СТК) создает гибкий и мощный инструмент для решения задач по компенсации зарядной мощности, повышению пропускной способности и подавлению перенапряжений в современных энергосетях.
Применения шунтирующего реактора в СТАТКОМ, СТК, ФКУ – системообразующие электрические сети энергосистем
- -металлургические предприятия, оснащенные мощными электродуговыми сталелитейными печами и установками «печь – ковш»;
-прокатными станами с тиристорно-управляемым приводом;
-горнодобывающие и горнообагатительные предприятия;
-крановое оборудование;
-целлюлозно-бумажные комбинаты, и т. д.
Все перечисленные устройства вносят вклад в снижение перенапряжений, но по-разному:
Шунтирующий реактор - ШР (постоянный): Эффективно гасит коммутационные перенапряжения (при включении/отключении линии) и дуговые перенапряжения (при замыканиях на землю), поглощая энергию, запасенную в емкости линии.
Шунтирующие Реакторы РШОС 10/240кВар УХЛ1 на объекте ПАО «Транснефть» 2017 г.

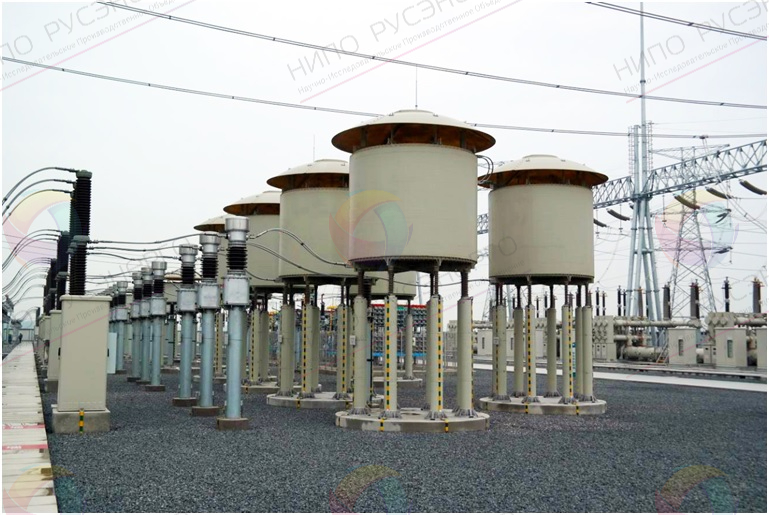

Шунтрующие реакторы РШТС 15000 кВар УХЛ1
