Сдвоенные токоограничивающие реакторы
Сдвоенный токоограничивающий реактор — это специальное устройство в электротехнике, которое служит для ограничения силы тока короткого замыкания и состоит из двух катушек (обмоток), выполненные в виде цилиндрических обмоток, расположенных параллельно друг другу на небольшом расстоянии в единой конструкции. Катушки реактора не имеют ферромагнитного сердечника, связаны между собой магнитным полем рассеяния через воздух и соединенны электрически. Сдвоенный реактор состоит из двух магнитно-связанных обмоток, степень магнитного взаимодействия между ними характеризуется коэффициентом связи k (обычно от 0,4–до 0,6). Сдвоенный реактор включается последовательно в две параллельные цепи или секции шин.
В нормальном режиме нагрузки тока через обе обмотки примерно равны и направлены встречно, благодаря встречной намотке, эти потоки направлены в противоположные стороны. Поскольку токи равны, магнитные потоки тоже равны по величине: Ф1 = Ф2. Магнитные потоки вычитаются, полное сопротивление реактора мало, и он практически не влияет на режим работы сети, вызывая лишь небольшое падение напряжения, обеспечивая низкие потери в нормальном режиме.
При коротком замыкании в одной ветви, если КЗ происходит только на одной из секций, то через одну обмотку течет огромный ток КЗ, а через другую — нормальный ток нагрузки. Встречное направление потоков нарушается, и результирующий поток резко возрастает, индуктивное сопротивление реактора для тока КЗ становится максимальным, в этот момент реактор эффективно ограничивает величину этого тока.
Главное достоинство конструкции сдвоенного токоограничивающего реактора — меньшее падение напряжения, а если сравнивать с установкой двух отдельных реакторов, сдвоенный занимает меньше места, дешевле и имеет меньшие потери в нормальном режиме.
Сдвоенный токоограничивающий реактор — это два одинаковых реактора ТОР, выполнены в горизонтальном исполнении и имеющие индуктивную связь друг с другом. Его главный принцип действия основан на взаимной индуктивности, но реализуется иначе, при влиянии магнитных полей этих двух обмоток, которое кардинально меняется в зависимости от режима работы:
В нормальном режиме индуктивное сопротивление сухого сдвоенного реактора минимально.
| Не оказывает заметного влияния на параметры сети (напряжение, ток) |
| Имеет малое сопротивление |
| Обладает очень низкими потерями энергии |
| Позволяет энергии свободно перетекать между секциями шин или параллельными цепями. |
В аварийном режиме (КЗ) индуктивное сопротивление реактора максимально.
| Ограничение тока короткого замыкания: |
Возросшее сопротивление реактора активно препятствует протеканию тока КЗ, не давая ему достичь своего максимального (ударного) значения. Ток КЗ может быть ограничен в 2-3 раза и более. |
| Поддержание напряжения на здоровой секции: |
Благодаря падению напряжения на возросшем сопротивлении реактора, напряжение на здоровой секции шин (L2) остается на приемлемом уровне. Это позволяет потребителям на этой секции продолжать работу. |
| Снижение электродинамических и термических нагрузок: | Ограничивая ток КЗ, реактор защищает все оборудование подстанции (выключатели, шины, трансформаторы) от разрушительных механических усилий (электродинамических сил) и перегрева. |
Принцип действия сдвоенного сухого токоограничивающего без магнитопровода основан на управлении взаимной индуктивностью между двумя воздушными катушками. За счет встречного включения токов в нормальном режиме их магнитные поля взаимно компенсируются, что минимизирует индуктивность. При аварии на одной линии эта компенсация исчезает, и индуктивность резко возрастает. Отсутствие сердечника обеспечивает линейность, надежность и экологичность, при увеличении габаритов внешнего магнитного поля.
Сдвоенный токоограничивающий реактор выполнен из двух сдвоенных катушек на одинаковый номинальный ток I.
Дополнительно имеют средний вывод на удвоенный номинальный ток катушек 2I.
Конструкция сдвоенного реактора предусматривает размещение двух обмоток в непосредственной близости друг от друга. Ключевой особенностью является магнитная связь между ветвями, величина которой определяется коэффициентом связи реактора k, обычно находящимся в диапазоне 0,4–0,6.
При сонаправленном протекании токов через обмотки их сопротивление уменьшается, что обеспечивает минимальные потери в нормальном режиме работы. В аварийной ситуации, например, при коротком замыкании на одной из ветвей, магнитная связь нарушается, и сопротивление реактора существенно возрастает. Если же аварийная ветвь получает подпитку, это приводит к росту коэффициента магнитной связи и, как следствие, к увеличению сопротивления.
Основное преимущество сдвоенного токоограничивающего реактора — меньшие потери напряжения по сравнению с обычным реактором. В стандартном режиме групповой реактор создает более значительное падение напряжения, поскольку через него проходит суммарный ток всех линий, тогда как на сдвоенном реакторе падение напряжения определяется только током своей линии. Несмотря на то, что обычный реактор экономически выгоднее, чем сдвоенный, его способность снижать колебания напряжения не является абсолютной.
С учетом сопротивления сети могут быть выявлены условия, при которых сдвоенный реактор либо подавляет, либо, наоборот, усиливает колебания по сравнению с другими типами. Этот эффект зависит от характера нагрузок (зависимые или независимые). Следовательно, целесообразность применения такого реактора требует тщательного расчетного обоснования с привлечением реальных данных о нагрузках. Одной из ключевых характеристик является индуктивное сопротивление Xр, определяемое как отношение падения напряжения на реакторе Uр к фазному напряжению Uф при номинальном токе.
Сдвоенный токоограничивающий реактор принцип действия
Принцип действия сдвоенного токоограничивающего реактора — это умное использование взаимоиндукции. За счет встречного включения обмоток он создает минимальное сопротивление при нормальной работе и максимальное сопротивление при аварии на одной из ветвей, обеспечивая тем самым эффективное и экономичное ограничение токов короткого замыкания в сложных энергетических системах. Две обмотки расположены коаксиально (одна над другой) или параллельно. Расстояние между ними и их геометрия тщательно рассчитаны для обеспечения нужной величины взаимной индуктивности.
Работа сдвоенного реактора основана на разнонаправленности тока в его обмотках. Это означает, что в нормальном режиме токи в двух обмотках реактора протекают в противоположных направлениях относительно их намотки. Это достигается за счет встречного включения обмоток в электрическую схему.
"Представьте две одинаковые катушки, намотанные на одну основу. Если через них пропустить ток в одном направлении, их магнитные поля сложатся. Если пропустить ток в противоположных направлениях, их магнитные поля будут стремиться уничтожить друг друга."
"Представьте себе мост с двумя полосами движения, где в обычном режиме машин на обеих полосах одинаково. Сдвоенный реактор — это регулировщик на этом мосту, который, видя равномерный поток, просто стоит и не мешает движению. Он начинает действовать только когда на одной полосе возникает затор (авария, КЗ), перекрывая её и не пуская проблему дальше."
-
В режиме короткого замыкания в одной из ветвей:
-
Допустим, короткое замыкание произошло в цепи, подключенной к первой обмотке. Ток в этой обмотке (I1) резко возрастает.
-
Ток во второй обмотке (I2) в этот момент мал (определяется нагрузкой второй ветви).
-
Из-за встречного включения обмоток, магнитные потоки от тока I1 и I2 направлены встречно. Но так как I1 >> I2, результирующий магнитный поток большой. Это приводит к тому, что реактор входит в насыщение и его индуктивное сопротивление становится МАКСИМАЛЬНЫМ. Он эффективно ограничивает ток КЗ.
-
-
Нормальный режим работы (обе нагрузки включены):
-
В нормальном режиме токи в обеих обмотках (I1 и I2) примерно равны и противоположно направлены.
-
Их магнитные потоки взаимно компенсируются (так как обмотки встречные).
-
Результирующий магнитный поток близок к нулю. Следовательно, индуктивное сопротивление реактора МИНИМАЛЬНО.
-
Это означает, что в нормальном режиме реактор почти не оказывает сопротивления току нагрузки, что приводит к очень малым потерям напряжения и мощности. Это означает, что в нормальном режиме токи в двух обмотках реактора протекают в противоположных направлениях относительно друг друга. Это достигается за счет встречного включения обмоток в электрическую схему.
-
Эффект кардинально разный в двух режимах работы:
"Представьте себе дверь на пружине, которая находится в равновесии, когда два человека тянут ее в противоположные стороны с одинаковой силой (нормальный режим, компенсация). Дверь легко открывается и закрывается."
"Теперь один человек резко отпустил ручку, а второй продолжает тянуть (режим КЗ). Равновесие нарушено, пружина растягивается и создает большое сопротивление, не позволяя двери захлопнуться с огромной силой (ограничение тока)."
Сдвоенный токоограничивающий реактор режимы работы
Схемы замещения и режимы работы сдвоенного токоограничивающего реактора
Два основных режима работы
Физическая основа та же — взаимная индуктивность (М) между двумя обмотками. Направление тока определяет, будут ли магнитные поля складываться или вычитаться.
А) Нормальный (рабочий) режим
-
Токи I1 и I2 равны по величине и направлены встречно.
- __
-
Каждая обмотка имеет свою собственную индуктивность (L).
-
Из-за близкого расположения, магнитный поток одной обмотки пронизывает витки другой, создавая взаимную индуктивность (M).
-
При встречном направлении токов, результирующее магнитное поле в пространстве между обмотками ослабляется (магнитные потоки вычитаются).
-
Эффективная индуктивность каждой обмотки в этом режиме рассчитывается как L_эфф = L - M.
-
Поскольку обмотки расположены близко, взаимная индуктивность M велика и близка к L. Следовательно, L_эфф ≈ L - M становится маленькой величиной.
-
Полное индуктивное сопротивление X_L = 2πf * L_эфф в цепи мало. Падение напряжения на реакторе и потери мощности в нормальном режиме минимальны.
Б) Аварийный режим (Режим короткого замыкания-КЗ)
-
КЗ на одной линии. Через одну обмотку (I1) течет огромный аварийный ток, а через другую (I2) — небольшой ток нагрузки.
- __
-
Магнитное поле здоровой обмотки (I2) теперь слишком мало, чтобы компенсировать мощное поле аварийной обмотки (I1).
-
Взаимная индуктивность M почти не влияет на аварийную обмотку, так как вторая обмотка не создает значительного противодействующего поля.
-
Эффективная индуктивность аварийной обмотки возрастает до значения ее собственной индуктивности L_эфф ≈ L.
-
Так как L >> (L - M), индуктивное сопротивление резко возрастает.
Вся работа сдвоенного токоограничивающего реактора строится на использовании свойства взаимной компенсации магнитных полей от разнонаправленных токов в нормальном режиме и нарушения этой компенсации в аварийном, что и приводит к резкому росту его сопротивления. Реактор сдвоенный эффективно ограничивает ток (КЗ) короткого замыкания, оказывая ему максимальное сопротивление.
Сдвоенный токоограничивающий реактор применение
Широкое применение в промышленных и гражданских сетях нашли сдвоенные токоограничивающие реакторы 6-10 кВ, для ТЭЦ, ГЭС, АЭС и промышленных предприятий, для распределительных устройств, в цепях нагрузки генератора, для трансформаторов с вторичными обмотками, на отходящих линиях подстанций.
| Секционирование шин на подстанциях |
Это самое частое применение. Реактор устанавливается между двумя секциями сборных шин. В нормальном режиме энергия может перетекать между секциями. При КЗ на одной секции реактор "отсекает" аварию, не давая ей обесточить всю подстанцию и ограничивая ударный ток. |
| Питание мощных нагрузок от двух независимых источников | Например, для питания большого электродвигателя или печи. Реактор позволяет работать от любого из источников или от обоих сразу, при этом авария на одном источнике не затронет другой. |
| Соединение выходов генераторов или преобразователей | Для выравнивания токов между параллельно работающими преобразователями и ограничения токов КЗ между ними. |

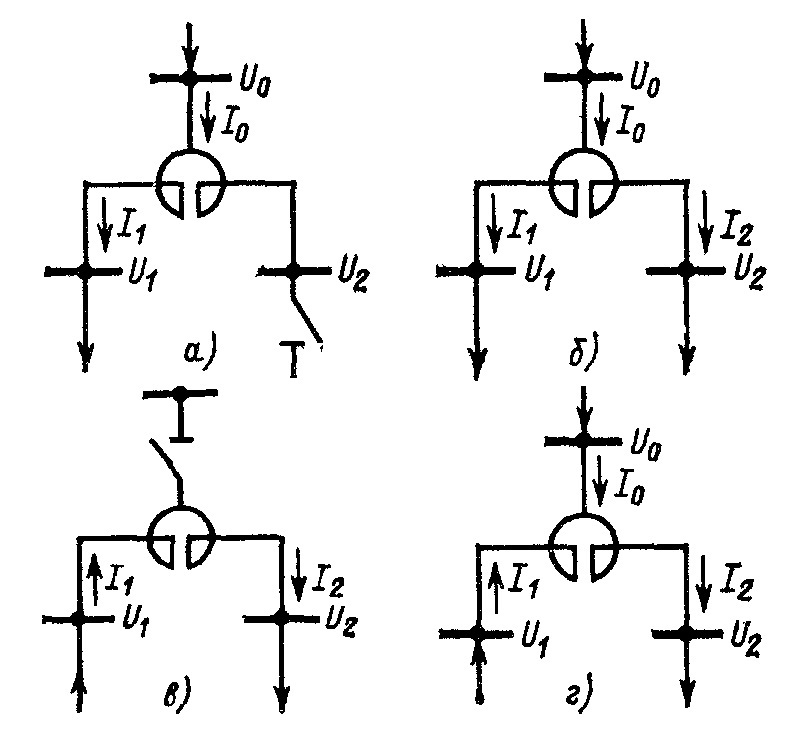

Варианты подключения сдвоенного реактора к потребителям и источникам питания.
1. Источник питания подключается к среднему выводу, потребители к крайним выводам.
2. Потребитель подключается к среднему выводу, истончики питания к крайним выводам
1. Разделение секций сборных шин
Схема подключения: Реактор устанавливается между двумя секциями шин распределительного устройства режиме.
-
Источник
│
┌──●──┐
│ │
Секция A Секция B
│ │
R R
Ограничивает ток КЗ между секциями.
Поддерживает напряжение на исправной секции при аварии на соседней.
Позволяет разделить сети с разными уровнями мощности КЗ
2. Питание нескольких фидеров от одного источника
Схема: К среднему выводу подключается источник питания (трансформатор), к крайним выводам - разные группы нагрузок.
-
Трансформатор
│
Реактор
│
┌────┴────┐
│ │
Нагрузка 1 Нагрузка 2
Ограничивает ток КЗ
Упрощение и уменьшение габаритов распределительного устройства.
Снижение стоимости системы.
Повышение надежности питания.
Сдвоенные токоограничивающие реакторы производство
- Диапазон номинальной мощности от 100 до 10 000 А;
- Диапазон работы в напряжениях от 3 до 220 кВ;
- Сейсмостойкость: До 9 баллов;
- Класс нагревостойкости (F 155, H 180, C 220);
- Углы выводов: 0, 90, 180, 270, 360, универсальные;
- Установка: внутренняя / наружная;
- Материал обмоток: алюминий / медь;
- Конструктивное исполнение фаз:
- вертикальное, угловое (ступенчатое), горизонтальное, сдвоенное;
- Климатическое исполнение: У, УХЛ, ХЛ;
- Категория размещения: 1, 2, 3;
- Надежная упаковка исключающая механические повреждения;
- Гарантийный срок: 5 лет со дня ввода в эксплуатацию;
- Подтвержденный срок эксплуатации: до 40 лет.
Конструкция токоограничивающего реактора
- Многоэтапное производство
- Сплошная изоляция между витками обмоток реактора
- Монолитная технология изоляции реактора с герметизацией обмоток многокомпонентным компаундом.
- Универсальность выполнения выводов
- Уменьшенный уровень шума
- Аргонно-дуговая сварка (качество и эстетический вид)
- Изоляционные материалы (F 155, H 180, C 220)
- Немагнитные сплавы шин
- Многослойная защита от климатических воздействия
- Степень защиты IP67

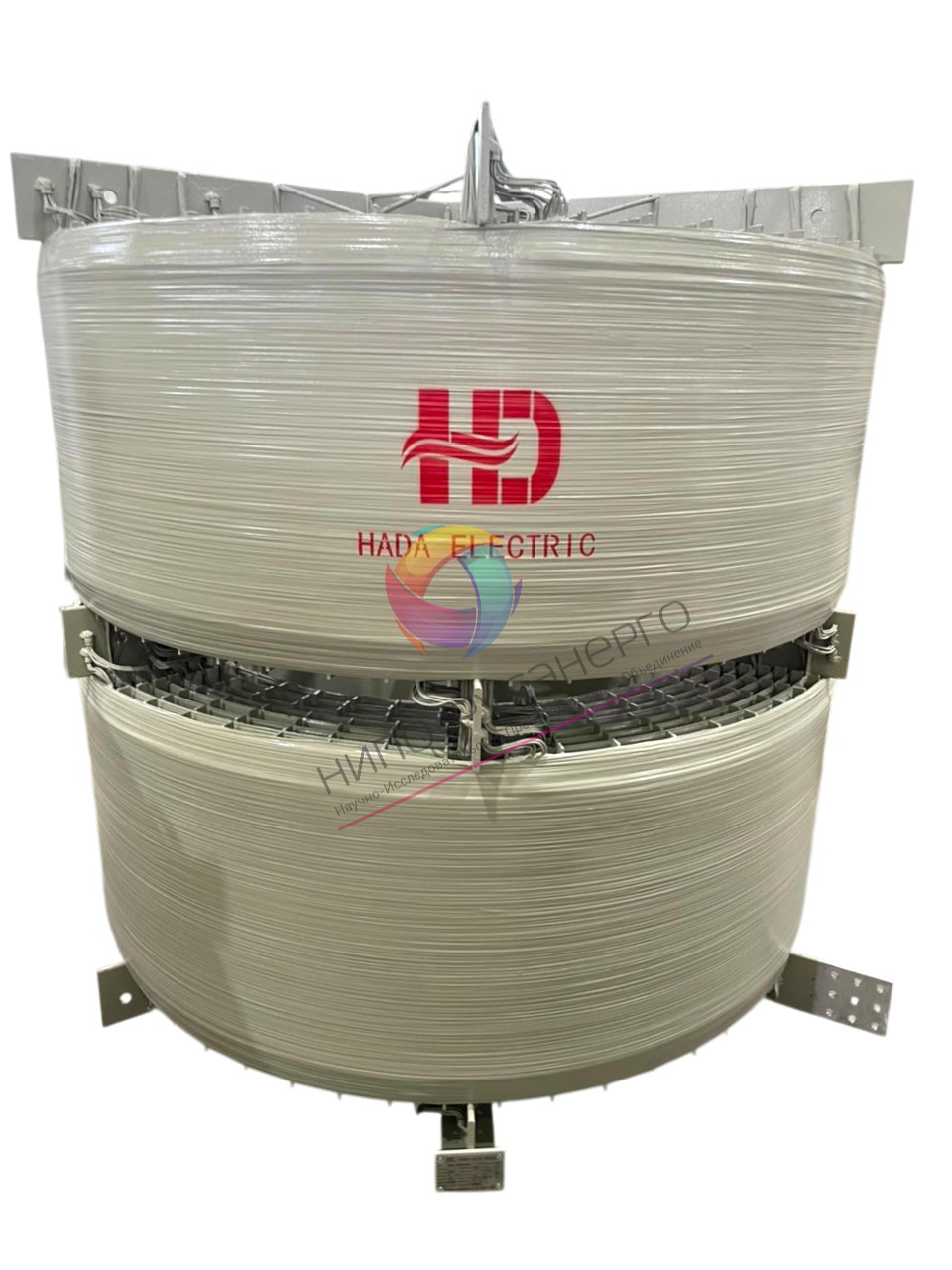

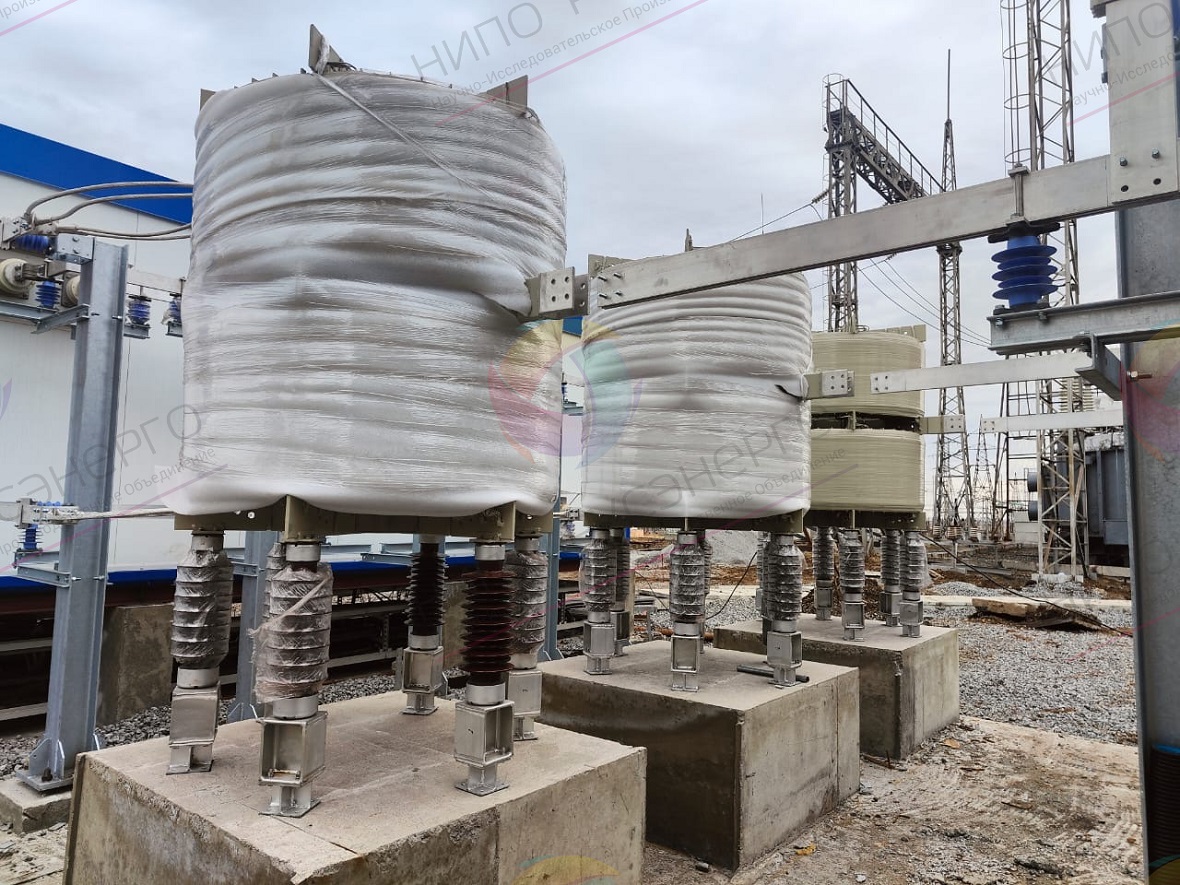

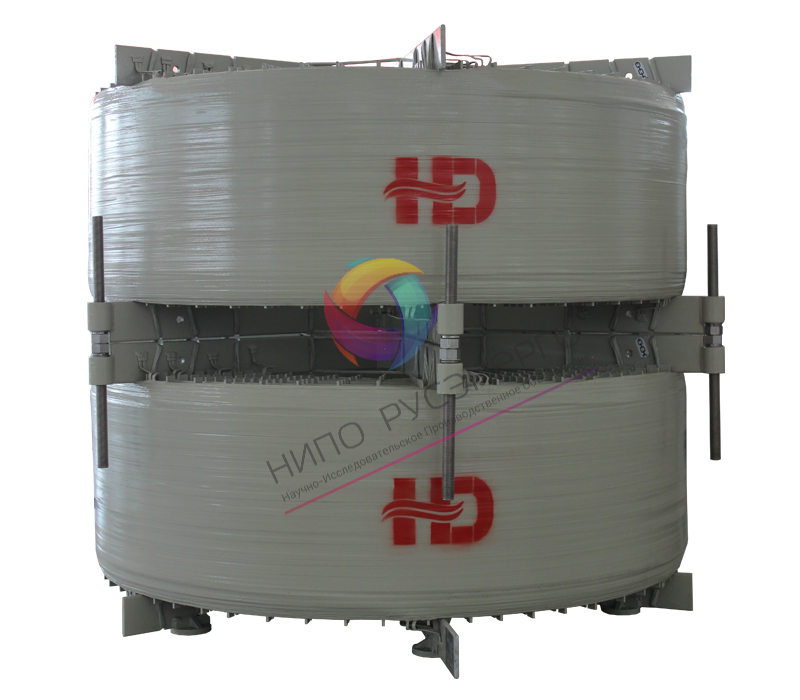

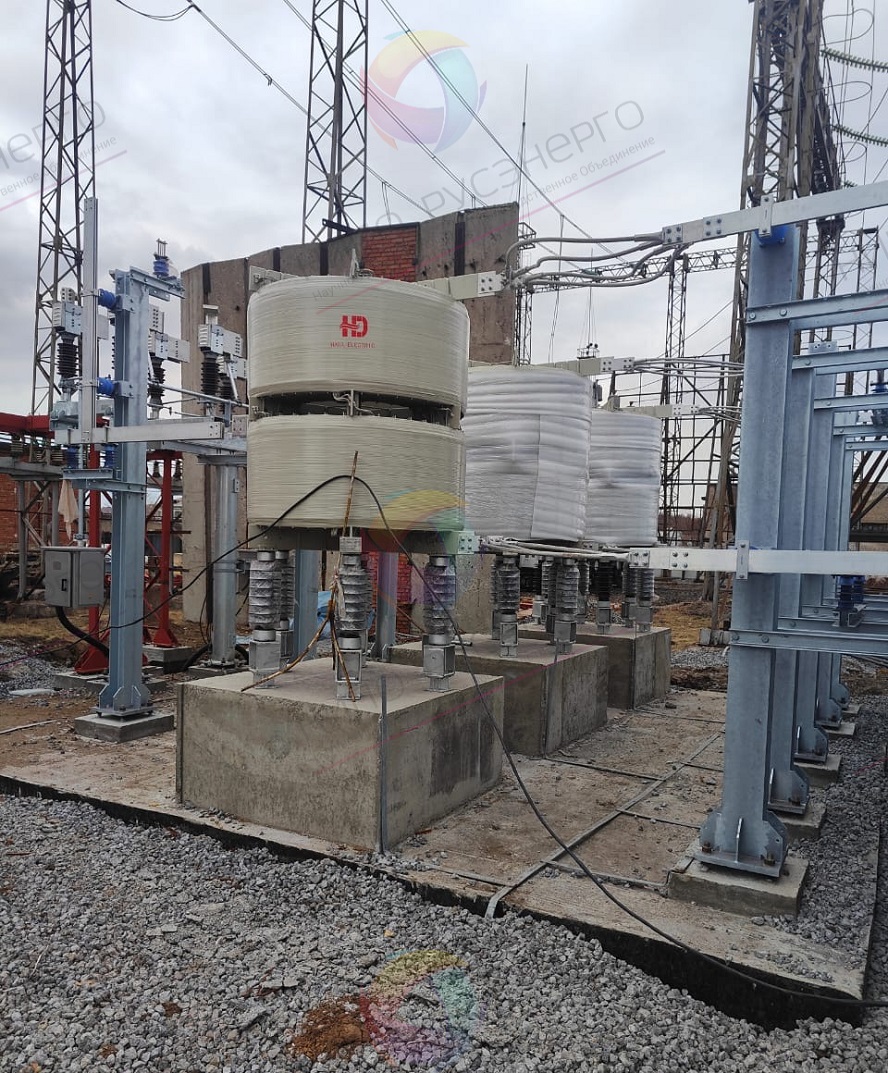

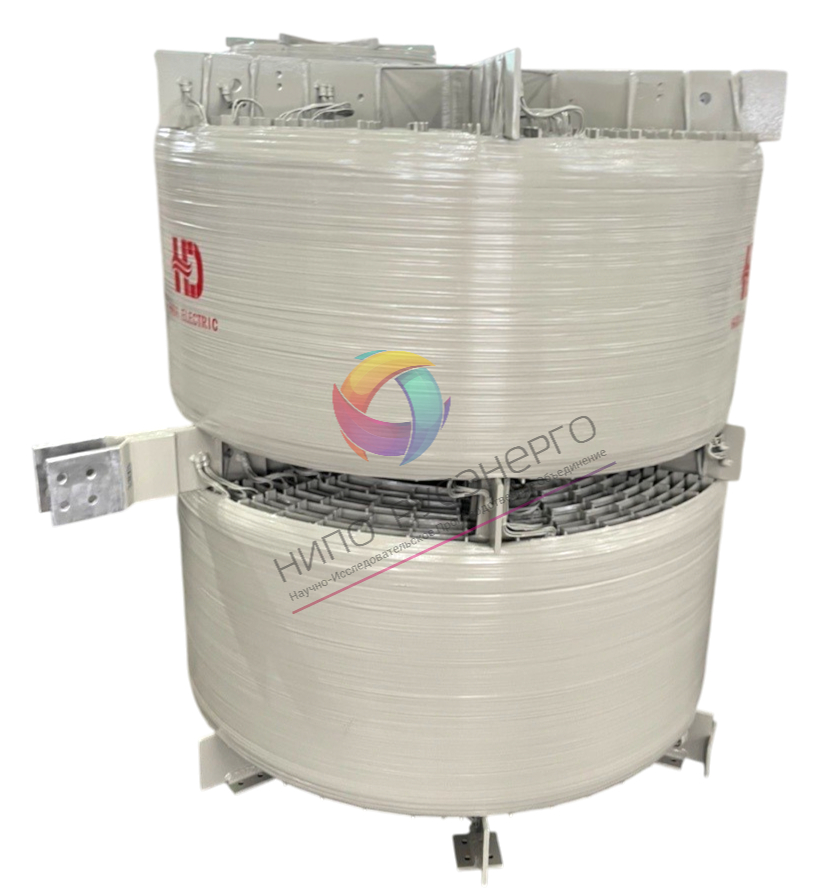

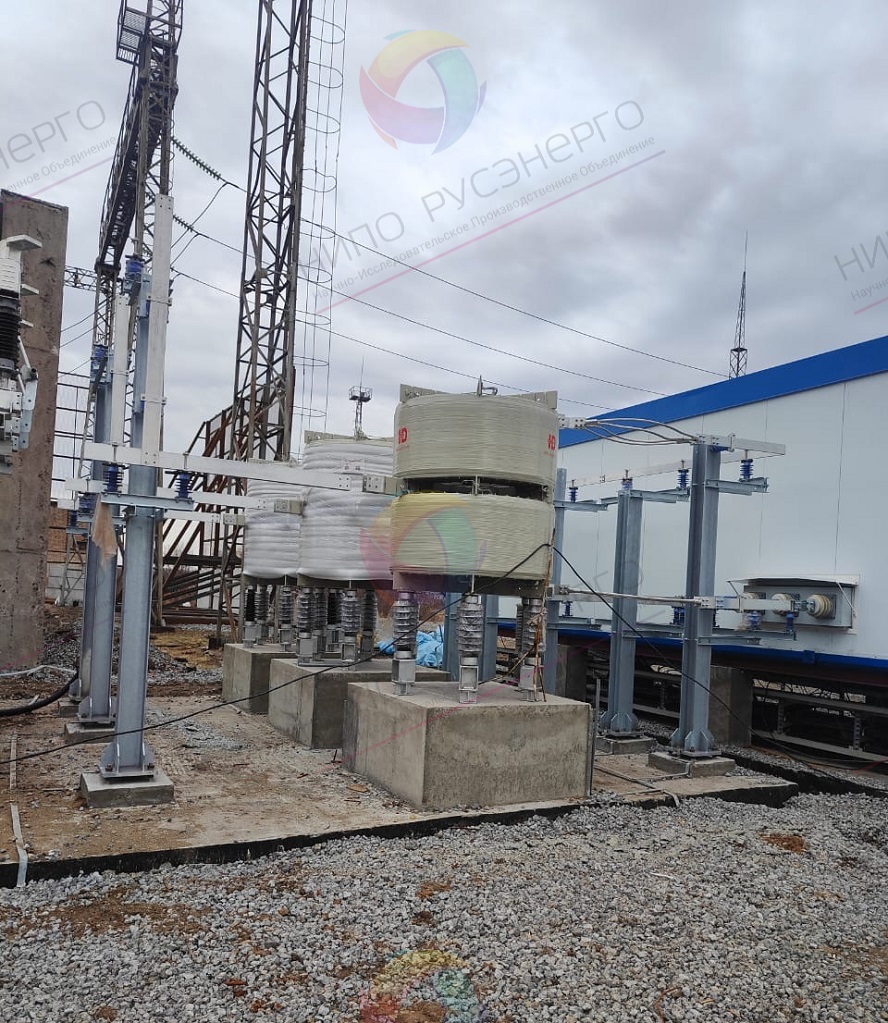

Повышая надежность: монтаж и установка сдвоенного токоограничивающего реактора на ПАО "ММК" - 2024г.
|
|
|
.jpg)
Заказ сдвоенного токоограничивающего реактора
НИПО РусЭнерго, ваш надежный партнер в области производства современных сухих сдвоенных реакторов. Мы понимаем, что основа выбора — это качество. Поэтому в фокусе нашего внимания — культура производства сдвоенных реакторов, минимизация потерь, качество его исполнения и тд.
Такой подход позволяет создавать оборудование с превосходной энергоэффективностью, защищенное от экстремальных физических и термических нагрузок. Наши реакторы демонстрируют выдающиеся показатели электродинамической и термической стойкости.
Важным аспектом при выборе сдвоенного реактора, является качество его исполнения, потери, Q-Фактор и конечно же многоэтапный технологический процесс. Такой процесс производства, позволяет изготовить реактор с отличными энергоэффективными свойствами, повышенной защитой от внешних физических и термических воздействий, обеспечить исключительно высокие физические показатели электродинамической и термической стойкости.
Готовые сдвоенные токоограничивающие реакторы проходят обязательные приемо-сдаточные испытания (Приемо-сдаточные производственные испытаний) в собственной лаборатории и имеет сертификаты независимых испытательных центров. Это позволяет нам поставлять заказчикам гарантированно надежное оборудование для стабильной и эффективной работы электросетей.
