Сухие компенсирующие реакторы серии РКОС, РКТС, CKGKL, однофазные и трехфазные, предназначены для поддержания требуемого уровня напряжения в промышленных сетях 6-10кВ частотой 50 Гц, а также для повышение пропускной способности линии, снижение емкостной составляющей. Монолитная необслуживаемая конструкция, обеспечиваем полную герметизацию обмотки, защиту от влаги, загрязнений и агрессивных сред, УФ-излучения, сниженные потери. Высокие эксплуатационные характеристики. Комплексное решение для управления режимом компенсации и емкостных токов энергосистемы©
Производство сухих компенсирующих реакторов серии РКОС, РКТС, CKGKL, напряжением 35-110 кВ, для регулирования реактивной мощности СТК, реакторы в составе тиристорных компенсаторов реактивной мощности СТАТКОМ, тиристорных устройствах, линий ВЛ-ЛЭП, номинальной мощностью до 75000 кВАр., однофазные и трехфазные с естественным воздушным охлаждением. С монолитной необслуживаемой конструкцией, с литой изоляцией. Комплексное решение для компенсации реактивной мощности.©
Компенсирующие реакторы
Реактор компенсирующий - это электрический аппарат, предназначен для компенсации (погашения) емкостной реактивной мощности в электрической сети с целью стабилизации и предотвращения недопустимого повышения напряжения.
Сухой компенсирующий реактор — это "индуктивный гаситель", который включают в сеть для поглощения излишней емкостной мощности и предотвращения скачков напряжения, тем самым защищая оборудование и поддерживая стабильный режим работы сети.
Если говорить просто, это большая катушка индуктивности, которую включают в сеть, когда в ней возникает переизбыток "емкостного" тока, вызывающий скачок, рост напряжения.
Компенсирующий реактор назначение
Основное назначение компенсирующего реактора это компенсация зарядной мощности однофазных и трехфазных сетей, борьба с повышенным напряжением, которое возникает из-за избыточной емкостной мощности. Эта проблема проявляется в длинных линиях электропередачи ВЛ, (ЛЭП), особенно при малой нагрузке (например, ночью). Сами провода линии, обладая емкостью относительно земли, начинают генерировать емкостную мощность. Протяженных кабельных сетях промышленных предприятий (шахты, рудники, заводы), когда основное оборудование (индуктивные двигатели) отключено, но кабели остаются под напряжением. В длинных линиях электропередачи ВЛ, (ЛЭП) и кабельных сетях, особенно когда они малонагружены, их собственная электрическая емкость генерирует избыточную емкостную мощность. Это приводит к росту напряжения, что опасно для оборудования.
- Реактор сухой компенсирующий, являясь индуктивностью, подключается параллельно сети и начинает потреблять реактивную (индуктивную) мощность. Эта потребляемая мощность "гасит" избыточную емкостную мощность, как амортизатор гасит ненужные колебания. В результате напряжение в сети стабилизируется и не выходит за допустимые пределы. Реактор подключается параллельно (шунтирующе) к сети. Компенсирующий реактор является катушкой индуктивности и потребляет реактивную (индуктивную) мощность. Когда в сети появляется избыточная емкостная мощность, реактор "забирает" ее на себя, преобразуя в магнитное поле. Это компенсирует нежелательный емкостной эффект и не дает напряжению расти выше допустимого уровня.
- Сухой компенсирующий реактор подключается параллельно (шунтирующе) к сети, обычно через выключатель.
Когда в сети появляется избыточное емкостное напряжение (например, ночью при отключенных двигателях), реактор автоматически вводится в работу. Он представляет собой катушку индуктивности без сердечника. Протекающий через него ток отстает от напряжения на 90°, что означает потребление реактивной (индуктивной) мощности. Эта потребляемая мощность "съедает" избыточную емкостную мощность, генерируемую линией, и напряжение в сети возвращается к нормальному уровню.
1. Стабилизация напряжения: Главная задача — не допустить превышения допустимого уровня напряжения (+5%, +10% от номинала).
2. Повышение качества электроэнергии: Снижают уровень высших гармоник и предотвращают перенапряжения.
3. Защита оборудования: Повышенное напряжение сокращает срок службы изоляции кабелей, двигателей и трансформаторов. Реакторы защищают их.
4. Снижение потерь: Оптимизируя режим работы сети, они косвенно способствуют снижению общих потерь электроэнергии.
Компенсирующий реактор применение
В промышленных сетях основными потребителями являются электродвигатели, трансформаторы, сварочные аппараты и другое оборудование, которое имеет индуктивный (реактивный) характер нагрузки. Такая нагрузка потребляет не только активную мощность (которая совершает полезную работу — вращает двигатель, нагревает), но и реактивную мощность (Q).
-На подстанциях промышленных предприятий с разветвленной кабельной сетью.
В электроснабжении рудников и шахт, где используются длинные кабели большой емкости. (особенно остро эта проблема проявляется в сетях с длинными кабельными линиями (например горно-рудных, газовых и нефтедобывающих предприятиях).
В сетях с ВЧ-связью, где реакторы используются также и в качестве элементов заграждающих фильтров.
Реактивная мощность не совершает полезной работы, но она циркулирует между генератором и нагрузкой (например, для создания магнитных полей в двигателях), создавая дополнительную нагрузку на сеть: Увеличиваются потери в проводах и трансформаторах. Снижается пропускная способность сети. Происходит падение напряжения из-за увеличения реактивной составляющей тока.
Компенсирующий реактор конструкция
Поскольку сухие компенсирующие реакторы работают под постоянной нагрузкой, это накладывает обязательства на наше предприятие предусмотреть при разработке конструкции и изоляции реакторов все меры для стабильной и надежной работы реактора. Наши реакторы разрабатываются и проектируются с использованием многоэтапногот компьютерного моделирования конструкции, анализа физических свойств будущего реактора, специализированное программное обеспечение, которое безошибочно определяет идеальные конструктивные размеры будущего реактора, и рассчитывает их по техническим требованиям заказчика, точный компьютерный расчет конструкции реактора, по заданным техническим характеристикам, при его производстве, обеспечивает последующее особенное физическое свойство равномерного нагрева оботмок, что дополнительно исключает возможность резкого повышения температуры отдельных частей обмоток до сверх номинальных показателей. Данные технологии являются базовыми, такими же как: Монолитная изоляция: Обмотки реактора герметизируются многокомпонентным компаундом, эпоксидными смолами которые после пропитки и запекания образуют механически прочный монолит: монолитная конструкция реактора обеспечивает полную защиту от влаги, ультрафиолета, загрязнений и механических повреждений. Это исключает риск расслоения изоляции и сохраняет стабильность параметров в течение всего срока службы с классом изоляции F (150°C) или H (180°C), как правило рабочая температура реактора в сети остается в диапазоне B (130°С).
Готовые компенсирующие реакторы проходят обязательный комплекс ПСИ в заводской лаборатории (Приемо-сдаточных производственных испытаний), имеют положительные испытания в независимых испытательных лабораториях, сертифицированы. Такой комплекс мероприятий позволяет гарантированно поставить Заказчику надежное оборудование для стабильной и энергоэффективной работы электросети.
Техническая поддержка
Не упускайте возможность решить поставленные перед вами задачи, на самом высоком профессиональном уровне, а мы вам в этом поможем. Свяжитесь с нами посредством телефона, электронного письма или формы обратной связи в разделе "Контакты"
Заказчик, в рамках расчета и проекта реакторов, получает полное информационное сопровождение, прозрачность и контроль на всех этапах проекта, предусматриваются услуги шеф-монтажа, пуско-наладочных работ.
- - Рабочую и эксплуатационную документацию: Полные комплекты чертежей, схем, инструкций по монтажу, наладке и эксплуатации.
- - Консультационную поддержку: Расчеты и моделирование схемы, математическая модель, и т.д..
- - Отчеты о ходе производства: Заказчик может получать фото и видеоотчеты о готовности оборудования.
- - Сопроводительные документы: Протоколы заводских испытаний, сертификаты на материалы и оборудование, паспорта (комплект эксплуатационной документации).
- - Информация о отгрузке и доставке: Полное сопровождение наших реакторов до объекта доставки, информирование на всех этапах нахождения груза
Дополнительно, в рамках договора, возможно обсудить услуги шеф-монтажа, пуско-наладочных работ (ПНР):
- - Надзор: Прибытие на объект специалиста-шеф-монтажника.
- - Контроль: Проверка соответствия подготовленного фундамента/площадки проектным требованиям.
- - Инструктаж и обучение: Специалист обучает монтажную бригаду заказчика (или подрядчика) по правильной последовательности и технологии сборки, подключения, усатновки на фундамент, затяжки моментов и т.д.
- - Приемка: Подтверждение выполненных работ, что монтаж произведен в полном соответствии с техническими требованиями с сохранением гарантии на оборудование и подписания акта ввода в эксплуатацию.
- Конструкция сухого типа с воздушным сердечником; Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.
- Крестовина реактора из немагнитного сплава;
- Обмотки монолитные литые усиленные стекловолокном;
- Высокая энергоэффективность;
- Воздушные зазоры осевого охлаждения;
- Компенсация поверхностных разрядов;
- Эксплуатация в условиях загрязненной окружающей среды;
- Специальное покрытие с защитой от старения изоляции;
- Специальное покрытие с защитой от УФ-лучей;
- Защита от старения изоляции;
- Специальная защиты от птиц;
Стандарты производства компенсирующих реакторов
МЭК 60076-6 (Реакторы), IEC 60076-6 2007, Стандарт на реакторы IEEE P57.16
Условия эксплуатации сухих компенсирующих реакторов
- Климатическое исполнение: У, ХЛ, УХЛ, Т;
- Категории размещения: 1,2,3;
- Высота установки над уровнем моря, м 1000; (если выше то указывается в опросном листе);
- Тип атмосферы в месте установки тип I или тип II по ГОСТ15150-69 и ГОСТ 15543-70;
- Рабочие значения темпертатуры окружающего воздуха, °С от минус 60 до плюс 55;
- Относительная влажность воздуха при температуре плюс 27 °С, % 80;
- Сейсмостойкость по шкале МSК–64 ГОСТ 17516-90, 9 баллов – для горизонтальной установки.
|

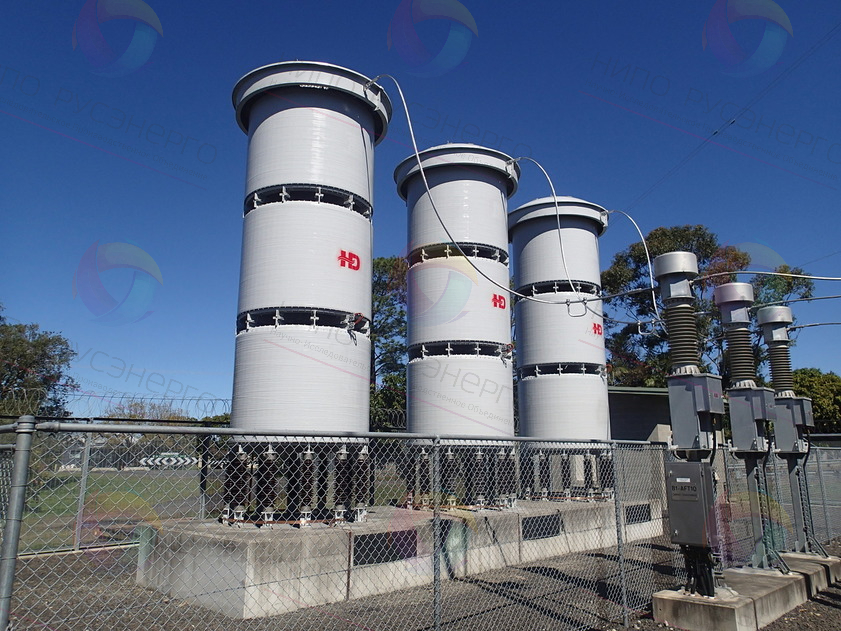

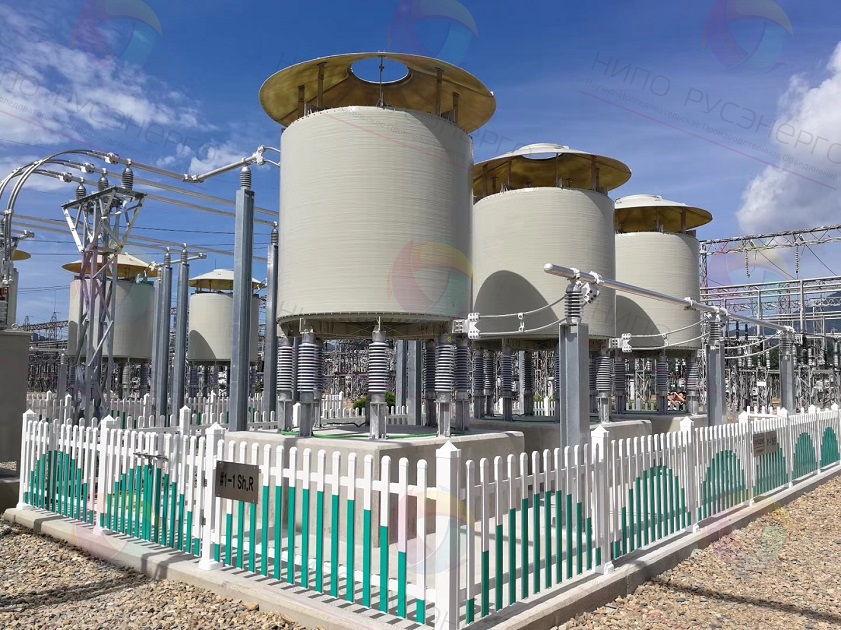

 Компенсирующие реакторы 35 кВ объект KEPCO 2017 год. |
