Компенсирующий реактор 6кВ | 10кВ
Компенсирующий реактор - это электротехническое устройство (катушка индуктивности), предназначенный для компенсации реактивной мощности в электрических сетях, основная функция которого заключается в нейтрализации емкостной составляющей реактивной мощности. Его применение позволяет стабилизировать параметры сети и исключить возникновение недопустимых перенапряжений. По своему принципу действия сухой реактор компенсирующий выступает в роли «индуктивного подавителя». Подключаясь к сети, он поглощает избыточную емкостную энергию, предотвращая тем самым скачки напряжения. Это обеспечивает защиту электрооборудования и способствует поддержанию стабильных режимов работы всей системы.
Проще говоря, сухой реактор компенсирующий типа РКОС представляет собой мощную индуктивную катушку. Её ввод в работу осуществляется в моменты, когда в сети возникает повышенный емкостной ток, приводящий к росту напряжения.©
Сухой компенсирующий реактор РКОС, РКТС подключается параллельно (шунтирующе) к сети, обычно через выключатель.
Когда в сети появляется избыточное емкостное напряжение (например, ночью при отключенных двигателях), реактор автоматически вводится в работу. Он представляет собой катушку индуктивности без сердечника. Протекающий через него ток отстает от напряжения на 90°, что означает потребление реактивной (индуктивной) мощности. Эта потребляемая мощность "съедает" избыточную емкостную мощность, генерируемую линией, и напряжение в сети возвращается к нормальному уровню.
Компенсирующий реактор 6кВ | 10кВ назначение
Компенсирующий реактор РКОС, РКТС предназначены для решения ключевых задач в электрических сетях среднего напряжения. Его основными функциями являются:
1.Нейтрализация зарядной мощности в сетях 6кВ |10кВ
Аппарат осуществляет компенсацию емкостной составляющей в однофазных и трехфазных сетях, подавляя избыточную реактивную мощность емкостного характера.В протяженных кабельных линиях и воздушных ЛЭП среднего напряжения существует значительная собственная электрическая емкость. Эта емкость приводит к генерации зарядной (емкостной) мощности, которая проявляется в следующих ситуациях:
- В режимах малой нагрузки (ночные часы, выходные дни)
- При отключенной нагрузке на подстанциях
- В длинных кабельных трассах промышленных предприятий
Компенсирующий реактор выполняет функцию активного поглотителя емкостной энергии по следующему механизму:
- Индуктивная природа реактора обеспечивает потребление реактивной мощности, противоположной по фазе емкостной составляющей
- Балансировка реактивных составляющих достигается за счет равенства: Q_реактора = Q_емкости_сети
- Автоматическое регулирование в современных системах позволяет точно дозировать степень компенсации
Нейтрализация зарядной мощности компенсирующими реакторами обеспечивает не только технико-экономическую эффективность, но и повышает надежность работы электрооборудования в целом.
2. Стабилизация уровня напряжения в сетях 6кВ | 10кВ
Реактор эффективно борется с перенапряжениями, возникающими вследствие излишней емкостной энергии в сети. Стабилизация напряжения осуществляется благодаря способности компенсирующего реактора потреблять индуктивную реактивную мощность. При возникновении в сети избыточной емкостной мощности, приводящей к росту напряжения, реактор автоматически компенсирует этот дисбаланс.
- Поглощение емкостных токов - реактор выступает в роли управляемой нагрузки индуктивного характера
- Балансировка реактивных составляющих - выравнивание соотношения между емкостной и индуктивной мощностью
- Поддержание нормативного уровня - обеспечение напряжения в пределах ±5% от номинального значения
Стабилизация напряжения компенсирующими реакторами обеспечивает надежность работы энергосистемы и создает условия для энергоэффективной эксплуатации промышленного оборудования.
3. Повышение качества электроэнергии в сетях 6кВ | 10кВ
Снижают уровень высших гармоник и предотвращают перенапряжения.
4. Защита оборудования в сетях 6кВ | 10кВ
Повышенное напряжение сокращает срок службы изоляции кабелей, двигателей и трансформаторов. Реакторы защищают их. Установка компенсирующего реактора является важнейшей мерой по защите дорогостоящего электрооборудования в сетях среднего напряжения. Его работа направлена на предотвращение следующих критических ситуаций
- Защита от перенапряжений: Реактор подавляет опасные всплески напряжения, возникающие из-за генерации емкостной мощности в недогруженных сетях. Поддерживает напряжение в допустимом диапазоне, исключая работу оборудования в аварийных режимах
- Продление срока службы изоляции: Превышение номинального напряжения всего на 10% сокращает ресурс изоляции кабелей и обмоток трансформаторов в 2 раза. Реактор предотвращает ускоренное старение диэлектриков, сохраняя их эксплуатационные характеристики
- Защита силовых трансформаторов: Исключает работу трансформаторов в режимах с повышенным напряжением холостого хода. Снижает дополнительные потери в стали и намагничивающие токи
- Предотвращение повреждения коммутационных аппаратов: Снижает вероятность возникновения феррорезонансных явлений при коммутациях. Уменьшает переходные перенапряжения при оперативных переключениях
- Защита вращающихся машин: Предохраняет асинхронные двигатели от работы с повышенным напряжением. Снижает риск межвитковых замыканий и повреждения изоляции обмоток
Установка компенсирующих реакторов позволяет избежать затрат, преждевременный ремонт и замену силовых трансформаторов, восстановление кабельных линий, ремонт электродвигателей и генераторов, ликвидацию последствий аварийных отключений.
Компенсирующий реактор выступает как страховой полис для энергосистемы предприятия, обеспечивая надежную и долговечную работу всего электрооборудования.
3. Снижение потерь в сетях 6кВ | 10кВ
Оптимизируя режим работы сети, они косвенно способствуют снижению общих потерь электроэнергии. Снижение потерь на коронный разряд в ВЛ, ЛЭП.
- В воздушных линиях электропередачи (ВЛ) повышенное напряжение, особенно в режимах малой нагрузки, приводит к значительным потерям на коронный разряд (ионизацию воздуха). Реактор, стабилизируя напряжение, минимизирует эти потери.
- Уменьшение потерь на нагрев: Избыточный емкостной ток, циркулирующий в кабелях и оборудовании, вызывает их дополнительный нагрев, что приводит к потерям энергии. Компенсирующий реактор, поглощая этот ток, снижает общую нагрузку на проводники и активные элементы сети.
- Оптимизация режима работы сети: Поддерживая напряжение вблизи номинального значения, реактор обеспечивает работу всего электрооборудования в расчетных, наиболее эффективных режимах, что также способствует повышению общего КПД системы.
Таким образом, установка компенсирующего реактора не только решает проблему перенапряжения, но и является важной мерой для повышения энергоэффективности сетей 6-35 кВ
Компенсирующий реактор 6кВ | 10кВ применение
- Воздушные линии электропередачи (ВЛ) 6кВ | 10кВ
При работе в режимах малой нагрузки (ночной период) провода ЛЭП, обладая значительной емкостью относительно земли, генерируют существенную емкостную мощность.
- Протяженные кабельные сети 6кВ | 10кВ
На промышленных объектах, промышленных сетях, на подстанциях промышленных предприятий с разветвленной кабельной сетью, в электроснабжении рудников и шахт, горно-рудных, газовых и нефтедобывающих предприятиях заводы в периоды отключения основного оборудования (асинхронные двигатели) при сохранении кабелей под напряжением наблюдается выраженный емкостной эффект.
Собственная электрическая емкость протяженных линий электропередачи и кабельных систем в условиях малой нагрузки приводит к генерации избыточной емкостной мощности. Это вызывает рост напряжения до уровней, представляющих опасность для работоспособности электрооборудования.
Реактивная мощность не совершает полезной работы, но она циркулирует между генератором и нагрузкой (например, для создания магнитных полей в двигателях), создавая дополнительную нагрузку на сеть: Увеличиваются потери в проводах и трансформаторах. Снижается пропускная способность сети. Происходит падение напряжения из-за увеличения реактивной составляющей тока.
Компенсирующий реактор устанавливается на:
- Подстанции в концах протяженных ЛЭП
- Предприятия с разветвленной кабельной инфраструктурой
- Объекты с резкопеременным графиком нагрузок
- Сети с преобладанием кабельных линий над воздушными
- Горнодобывающие предприятия с протяженными кабельными сетями
- Нефтехимические комплексы с разветвленной инфраструктурой
- Крупные производственные площадки с длинными ЛЭП
- Подстанции в концах питающих линий
Компенсирующий реактор 6кВ | 10кВ конструкция
Поскольку сухие компенсирующие реакторы работают под постоянной нагрузкой, это накладывает обязательства на наше предприятие предусмотреть при разработке конструкции и изоляции реакторов все меры для стабильной и надежной работы реактора. Наши реакторы разрабатываются и проектируются с использованием многоэтапногот компьютерного моделирования конструкции, анализа физических свойств будущего реактора, специализированное программное обеспечение, которое безошибочно определяет идеальные конструктивные размеры будущего реактора, и рассчитывает их по техническим требованиям заказчика, точный компьютерный расчет конструкции реактора, по заданным техническим характеристикам, при его производстве, обеспечивает последующее особенное физическое свойство равномерного нагрева оботмок, что дополнительно исключает возможность резкого повышения температуры отдельных частей обмоток до сверх номинальных показателей. Данные технологии являются базовыми, такими же как: Монолитная изоляция: Обмотки реактора герметизируются многокомпонентным компаундом, эпоксидными смолами которые после пропитки и запекания образуют механически прочный монолит: монолитная конструкция реактора обеспечивает полную защиту от влаги, ультрафиолета, загрязнений и механических повреждений. Это исключает риск расслоения изоляции и сохраняет стабильность параметров в течение всего срока службы с классом изоляции F (150°C) или H (180°C), как правило рабочая температура реактора в сети остается в диапазоне B (130°С).
Готовые компенсирующие реакторы проходят обязательный комплекс ПСИ в заводской лаборатории (Приемо-сдаточных производственных испытаний), имеют положительные испытания в независимых испытательных лабораториях, сертифицированы. Такой комплекс мероприятий позволяет гарантированно поставить Заказчику надежное оборудование для стабильной и энергоэффективной работы электросети.
- Конструкция сухого типа с воздушным сердечником; Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.
- Крестовина реактора из немагнитного сплава;
- Обмотки монолитные литые усиленные стекловолокном;
- Высокая энергоэффективность;
- Воздушные зазоры осевого охлаждения;
- Компенсация поверхностных разрядов;
- Эксплуатация в условиях загрязненной окружающей среды;
- Специальное покрытие с защитой от старения изоляции;
- Специальное покрытие с защитой от УФ-лучей;
- Защита от старения изоляции;
- Специальная защиты от птиц;
Стандарты производства компенсирующих реакторов
МЭК 60076-6 (Реакторы), IEC 60076-6 2007, Стандарт на реакторы IEEE P57.16
Условия эксплуатации сухих компенсирующих реакторов
- Климатическое исполнение: У, ХЛ, УХЛ, Т;
- Категории размещения: 1,2,3;
- Высота установки над уровнем моря, м 1000; (если выше то указывается в опросном листе);
- Тип атмосферы в месте установки тип I или тип II по ГОСТ15150-69 и ГОСТ 15543-70;
- Рабочие значения темпертатуры окружающего воздуха, °С от минус 60 до плюс 55;
- Относительная влажность воздуха при температуре плюс 27 °С, % 80;
- Сейсмостойкость по шкале МSК–64 ГОСТ 17516-90, 9 баллов – для горизонтальной установки.
|

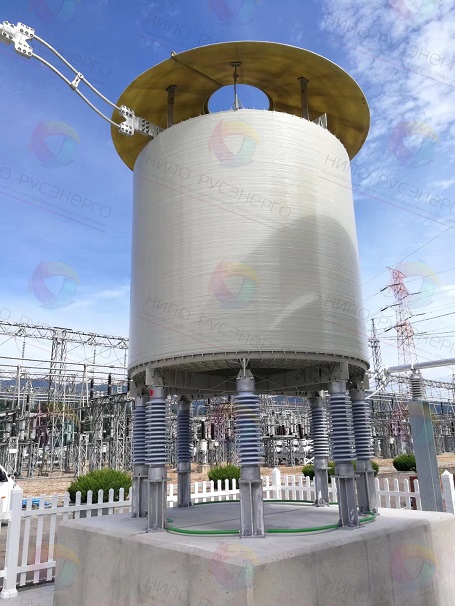

 Компенсирующий реактор 35 кВ объект KEPCO 2017 год. |
Заказ компенсирующего реактора РКОС | РКТС
НИПО РусЭнерго, являясь специализированным предприятием, предлагает заказчикам современные сухие компенсирующие реакторы. Важным аспектом при выборе компенсирующего реактора, является качество его исполнения, потери, Q-Фактор и конечно же многоэтапный технологический процесс (культура производства). Такой подход и процесс производства, позволяет изготовить реактор с отличными энергоэффективными свойствами, повышенной защитой от внешних физических и термических воздействий, обеспечить исключительно высокие физические показатели электродинамической и термической стойкости.
Применяя наши реакторы, вы вносите неотъемлемый вклад в повышение качества энергосетей, с безупречной долгосрочной эксплуатацией отвечающие современным требованиям энергоэффективных предприятий.
