Токоограничивающие реакторы 35 кВ
Получить ТКП
Заполните форму
Типовая номенклатура:
Токоограничивающие реакторы 35 кВ
Токограничивающий реактор ТОР - Катушка индуктивности (или токоограничивающий реактор) — это классический и эффективный способ ограничения ударного тока короткого замыкания (КЗ) и предназначен для ограничения тока короткого замыкания (КЗ) в электрических сетях 6-750 кВ с частотой 50-60 Гц, для поддержания достаточного уровня напряжения на шинах распределительного устройства во время аварии.
Реактор (ТОР) включается последовательно в цепь и работает как дополнительное индуктивное сопротивление.
Проще говоря, это "буфер" или "электрическая подушка безопасности", которая добровольно "забирает" на себя часть напряжения в системе, чтобы ограничить разрушительную силу тока КЗ.
Принимая во внимание сложивщуюся практику конструкторских решений при производстве токоограничивающих решений в России, где основным преимуществом выделяют использование провода с полимерной или силиконовой изоляцией сборной конструкции реакторов, предприятие НИПО РусЭнерго предлагает рассмотреть более совершенную технологию производства токоограничивающих реакторов, где кроме вышеуказанного использования силикона и геометрии провода, применяется полная изоляция обмоток многокомпонентным компаундом, монолитная технология изоляции реактора с герметизацией обмоток многокомпонентным компаундом без увеличения потерь с течением времени эксплуатации, отвечающие современным требованиям энергоэффективных предприятий., кроме того, 13 патентных технологий в области реакторосторения создают реактору весомые характеристики, улучшая даже необходимые требования отечественных и международных стандартов. Вы получаете энергетический продукт наивысшего качества с большим количеством физических преимуществ, помимо этого основным преимуществом является действительная высокая энергоэффективность реактора.
Особенности токоограничивающих реакторов 35 кВ
Токоограничивающие реакторы отличаются особыми физическими свойствами устойчивости к различным механическим, динамическим, термическим воздействиям, что обеспечивает наивысшую надежность и серьезную энергоэффективность токоограничивающих реакторов 35 кВ, по сравнению с аналогами, выпускаемыми заводами-производителями.
Морозостойкие материалы: Изоляционные материалы и покрытия, сохраняющие эластичность и механические свойства при низких температурах.
Защита от агрессивных сред: Покрытие реактора, минимизирующее накопление сверхпроводящей пыли на поверхности реактора.
Усиленная изоляция реактора: Для защиты от повышенной влажности в условиях прибрежных районов и не только, характерных для климатического исполнения.
Преимущества токоограничивающих реакторов 35 кВ
- Монолитная необслуживаемая конструкция;
- Высокая динамическая стойкость;
- Высокая термическая стойкость;
- Высокая механическая стойкость;
- Высокая энергоэффективность реакторов;
- Эксплуатация в условиях загрязненной окружающей среды;
- Специальное покрытие с защитой от старения изоляции;
- Специальное покрытие с защитой от УФ-лучей;
- Срок службы 40 лет;
- Соответствие стандартам ГОСТ и МЭК;
- Высокотехнологичный процесс культуры производства;

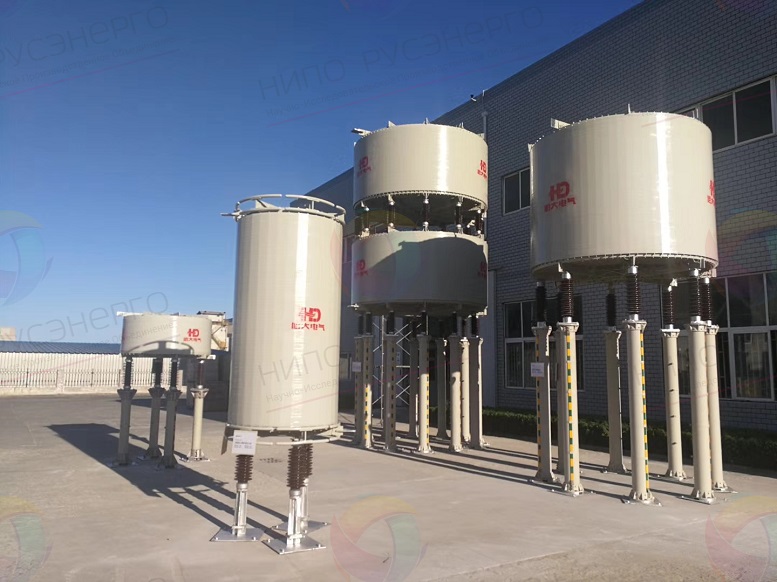

Основное назначение и применение токоограничивающих реакторов в ограничении ударного тока короткого замыкания в высоковольтных сетях 35 кВ. Ранее в электрических сетях 6-10 кВ применялись бетонные реакторы, в настоящее время полностью вытеснены сухими (с воздушным сердечником) реакторами. Реактор, являясь катушкой с постоянным индуктивным сопротивлением, включается в сеть последовательно или параллельно.
_1.jpg)

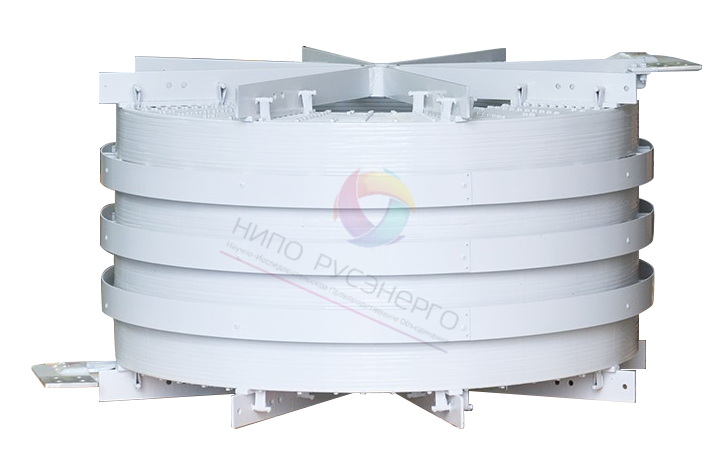

Токоограничивающие реакторы 35кВ конструкция
Токоограничивающие реакторы отличаются особыми физическими свойствами устойчивости к различным механическим, динамическим, термическим воздействиям, что обеспечивает наивысшую надежность и серьезную энергоэффективность токоограничивающих реакторов 10 кВ, по сравнению с аналогами, выпускаемыми заводами-производителями.
Монолитная технология изоляции реактора с герметизацией обмоток многокомпонентным компаундом без увеличения потерь с течением времени эксплуатации, отвечающие современным требованиям энергоэффективных предприятий.
.jpg)

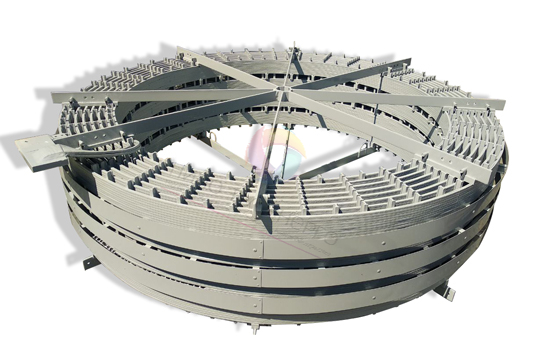

Токоограничивающие реакторы 35кВ технологии
Отличительной особенностью производства, является специализированное программное обеспечение, которое безошибочно определяет идеальные конструктивные размеры будущего реактора, и рассчитывает их по техническим требованиям заказчика. Межслоевая изоляция проходит между каждым слоем межвитковой обмотки, и крепится на основание крестовины, сам процесс производства многоуровневый и высокотехнологичный, включает в себя в том числе, использование многокомпонентного компаунда с последующим запеканием реактора в печи, за счет чего образуется монолитная конструкция реактора - Технология мокрой намотки VPI (Vacuum Pressure Impregnation) монолитная технология изоляции реактора с герметизацией обмоток многокомпонентным компаундом с использованием передовых технологий изоляции и механической фиксации обмоток, что обеспечивает высокую надежность, долговечность и минимальные эксплуатационные затраты, без увеличения потерь с течением времени эксплуатации, отвечающие современным требованиям энергоэффективных предприятий.
Подбор токоограничивающих реакторов 35 кВ - НИПО РусЭнерго предлагает к заказу и производству весь номенклатурный ряд сухих токоограничивающих реакторов на номинальное напряжение 35 кВ.
Выбор реакторов 35 кВ по типу / серии
- РТОС / РТСТГ / РТОСА — Однофазные токоограничивающие реакторы 35 кВ наружной и внутренней установки;
- РТСТ — Трехфазные токоограничивающие реакторы 35 кВ наружной и внутренней установки;
- РТОСС / РТСТСГ — Cдвоенные токоограничивающие реакторы 35 кВ внутренней установки.
Выбор реакторов 35 кВ по номинальным параметрам
Выбор токоограничивающих реакторов по исполнению

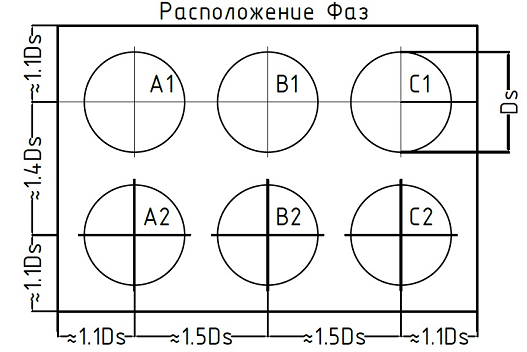

Размещение фаз токоограничивающего реактора РТОС | РТСТГ
в ряд (последовательно) (рис.2) или треугольником (Δ) (рис.3)

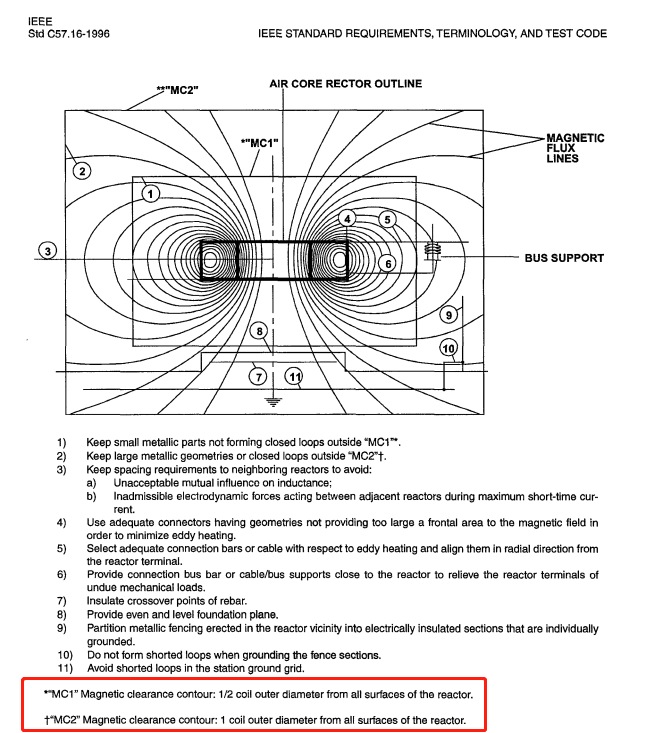

Минимальные расстояния обмоток от других реакторов или массивных металлических частей, не являющихся замкнутыми магнитными контурами: МС1 / МС 2;
Нагрев металлической арматуры при работе сухих токоограничивающих реакторов

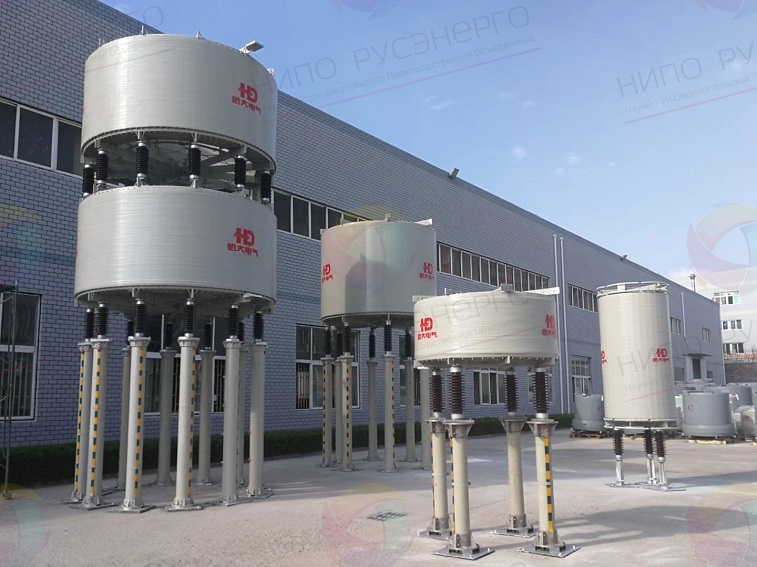

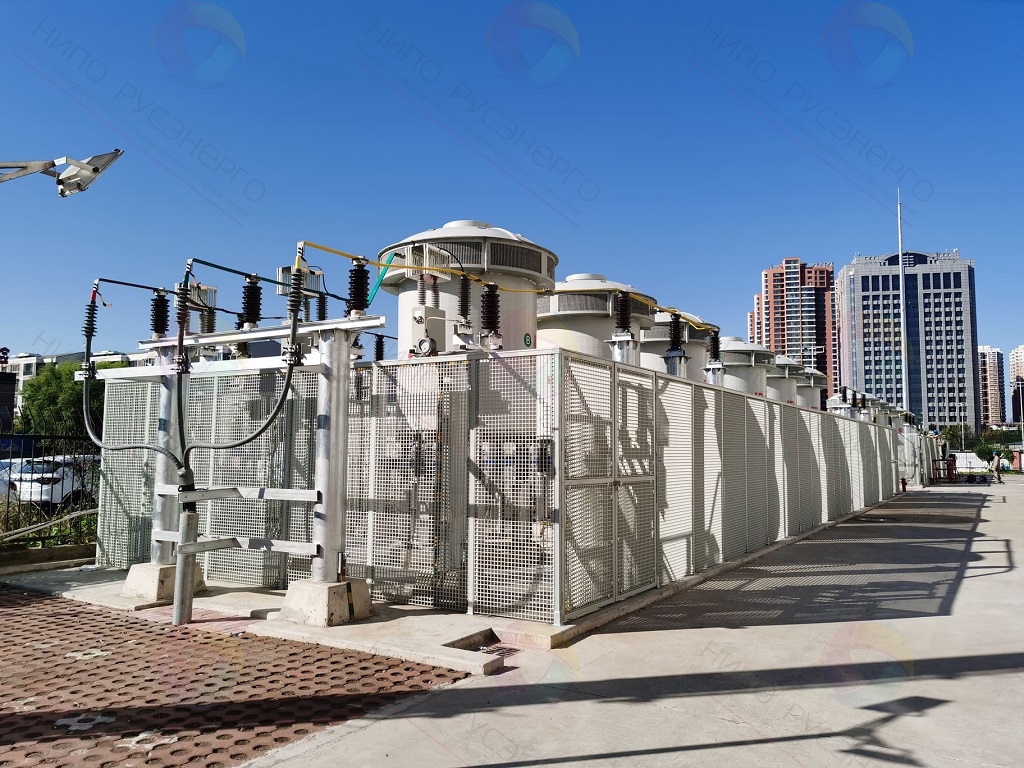

Установка токоограничивающего реактора РТСТГ, РТСТУ, РТОС, РТСТС, РТСТСГ, для сети 6 | 10 | 20 | 35 | 110 | 220 | 330 | 500 кВ.
|
РТСТ вертикальное исполнение |
РТСТГ Горизонтальное исполнение |
РТСТСГ Угловое исполнение |
РТСТСГ Сдвоенное исполнение |
 |
 |
 |
 |
Заземление реактора РТСТГ, РТСТУ, РТОС, РТСТС, РТСТСГ сухой трехфазный токоограничивающий последовательного или паралельного включения, для сети 6 | 10 | 20 | 35 | 110 | 220 | 330 | 500 кВ.
 |
|
 |
Шунтирующие Реакторы РШОС 10/240кВар УХЛ1 на объекте ПАО «Транснефть» 2017 г.
Токоограничивающие реакторы РТОС 10-1600-0,56Ω УХЛ1 на объекте ПС 220кВ АО « Полюс » 2018г.
Получить консультацию или заказать оборудование, заполните заявку
